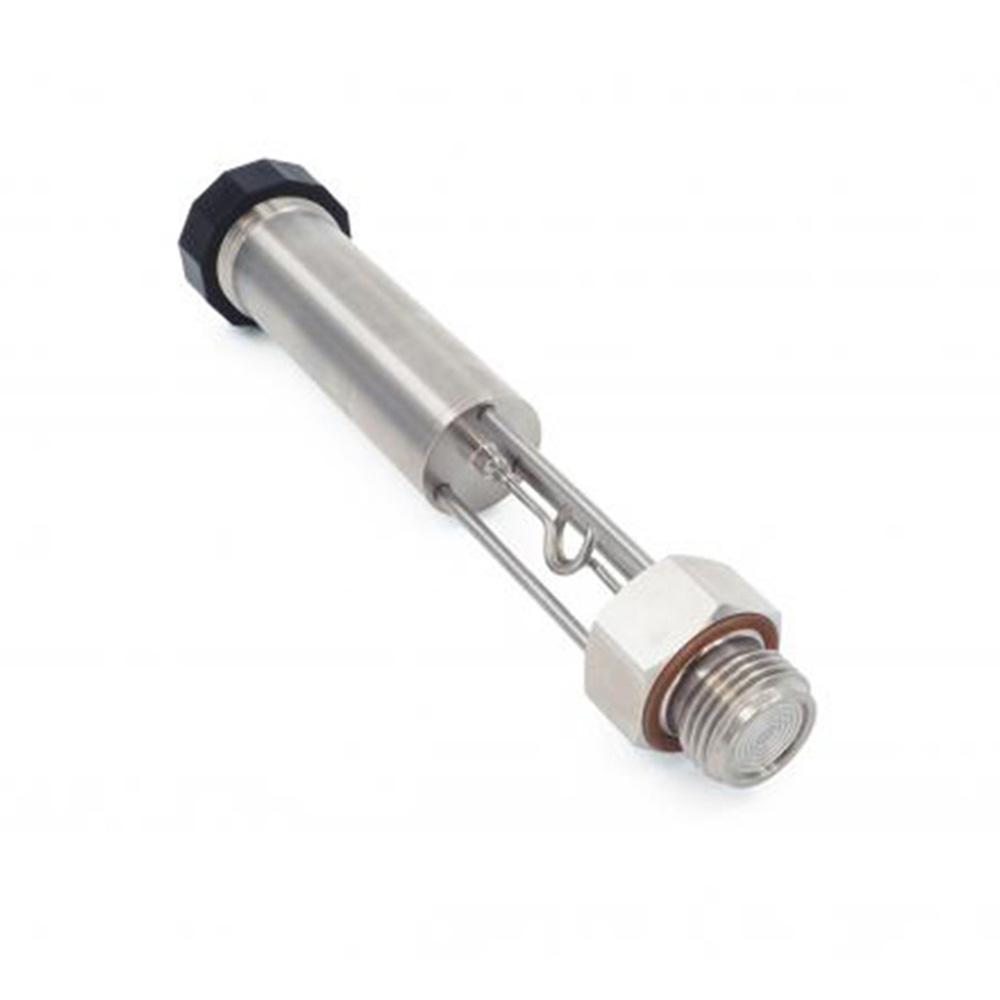

Høytemperatur trykktransmitter - PR-35XHTC - trykkområde 3 til 30 bar

NOK 22.400,00

Velg versjon...

Har du spørsmål?
Du trenger hjelp!

Bruksområde

Høytemperaturtrykktransmitteren kompenserer for linearitetsavvik og temperaturfeil og gjør det mulig å sende ut måleresultater i form av standardiserte signaler.
Den er egnet for bruk med en medietemperatur på opptil 300 °C, elektronikken er designet for temperaturer på opptil 120 °C.

Anvendelse

Høytemperaturtrykktransmitteren i 35XHTC-serien kan brukes med en middels temperatur på opptil 300 °C, temperaturen i elektronikkhuset må ikke overstige 120 °C.
Trykkoverføringen skjer gjennom front-flush skillemembranen ved hjelp av oljefylling via en kapillær (med samtidig funksjon av en kjølespiral) til silisiumtrykkmålecellen.
Trykktransmitteren er utstyrt med en digital utgang (RS485); en 16-bits D/A-omformer for analoge utgangssignaler (enten for 4 til 20 mA eller 0 til 10 V, vær oppmerksom på versjonen) er integrert i prosessoren.
Lesing gjøres ved hjelp av READ30-programvaren og KELLER-kabelen K107 og kan vises på en PC, bærbar PC eller håndflate (ikke inkludert i leveringsomfanget).
READ30-programvaren lar også trykksignalene registreres og vises grafisk, og opptil 128 sendere kan kobles sammen for å danne et KELLER-busssystem.
Senderen kan integreres i egen programvare, dokumentasjon, en DLL og ulike eksempler finnes på dette.
Trykkområdene som dekkes varierer fra 3 til 30 bar (vær oppmerksom på forklaringene).

Teknisk informasjon

Spesifikasjon - PR-35XHTC
Materiale (i kontakt med medium) - rustfritt stål 316L (DIN 1.4435) / kobber
Installasjonsposisjon - horisontal (varmeavledning), kjølespiral ved omgivelsestemperatur
Standard trykkområde - 3 til 30 bar
Overtrykk - 5 til 60 bar
Utgang, digital - RS485
Utgang, 2-leder analog - 4 til 20 mA
Utgang, 3-leder analog - 0 til 10 V
Strømforsyning (U), RS485 - 8 til 28 Vcc
Strømforsyning (U), 2 ledninger analog - 8 til 28 Vcc
Strømforsyning (U), 3 ledninger analog - 13 til 28 Vcc
Nøyaktighet, feilbånd (20 til 300 °C) - 0,5 %FS
Linearitet (beste rett linje) - 0,05 %FS
Utgangsenhet - 100 Hz
Oppløsning - 0,002 %FS
Langtidsstabilitet, type - 0,2 %FS
Belastningsmotstand (Ω), 2-leder - <(U-7V) / 0,02 A
Belastningsmotstand (Ω), 3 ledninger - > 5000
elektrisk tilkobling - Binderkontakt 723 (5-pinners, DIN-43650-kontakt (4-pinners), MIL C-26482-kontakt (6-pinners)
Isolasjon - > 10MΩ / 50V
Middels lagrings-/driftstemperatur - 0 til 300 °C
Elektronikklagring/driftstemperatur - 0 til 120°C
Trykkstyrke - 10 millioner trykksykluser (0 til 100 % FS ved 25 °C)
Vibrasjonsmotstand, IEC 68-2-6 - 20 g (5 til 2000 Hz, maks. amplitude +/- 3 mm)
Støtmotstand - 20 g (11 ms)
Beskyttelsesgrad - IP65
CE-samsvar - EN 61000-6-1 til -6-4
Dødvolumsendring - < 0,1 mm³
Gjenget tilkobling (standard) - G1/2
Vekt - ~ 300g
