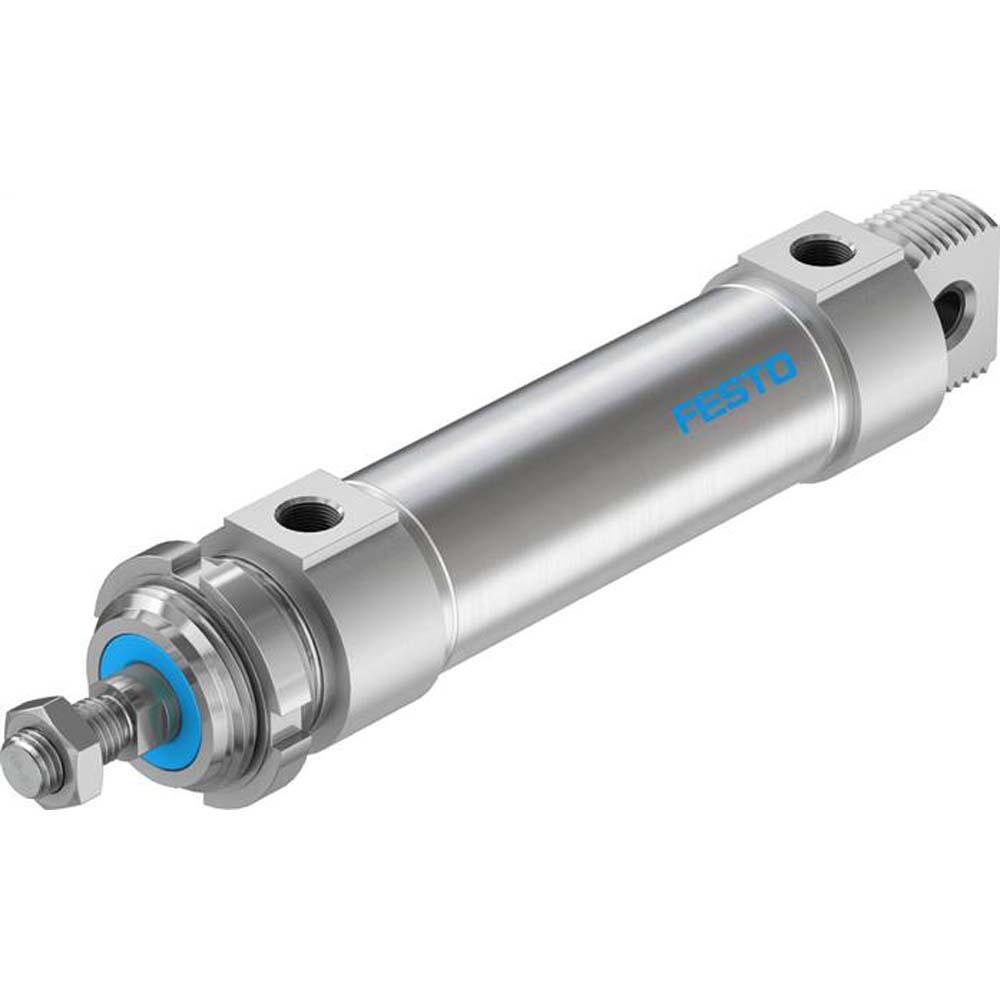

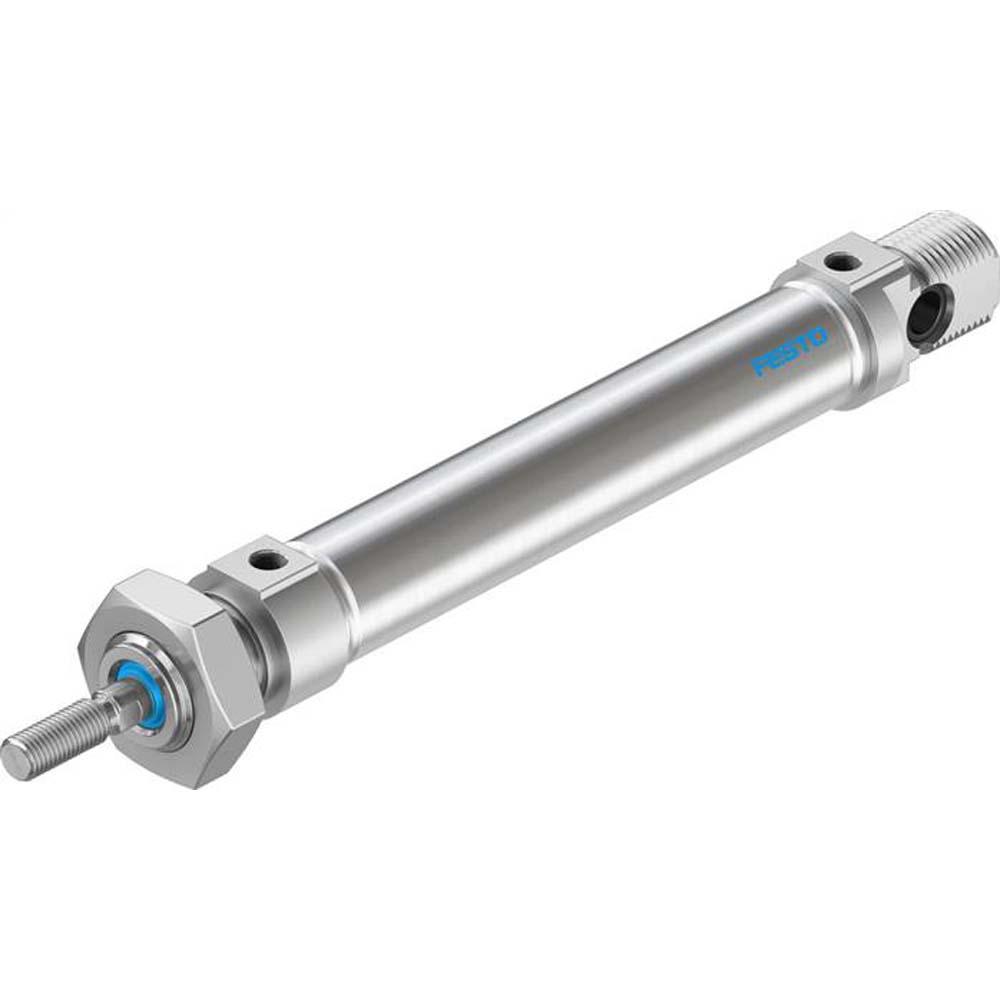

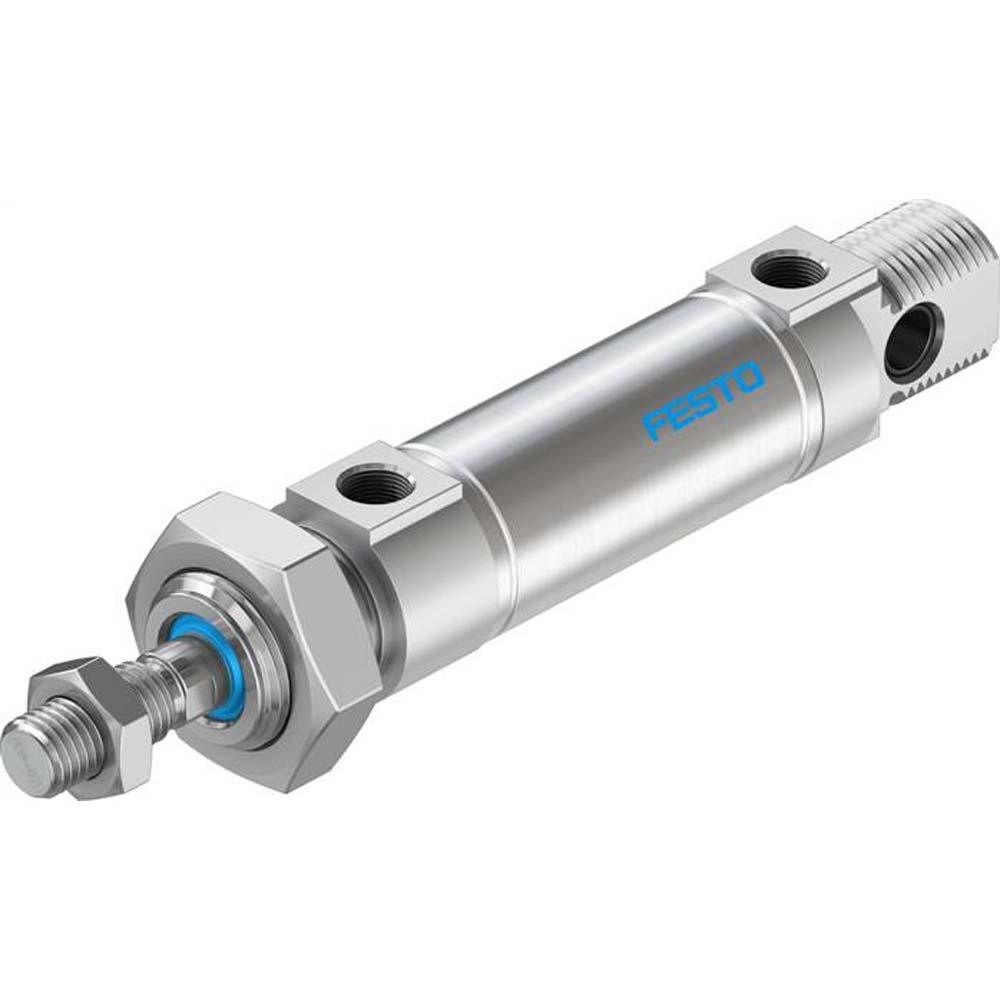

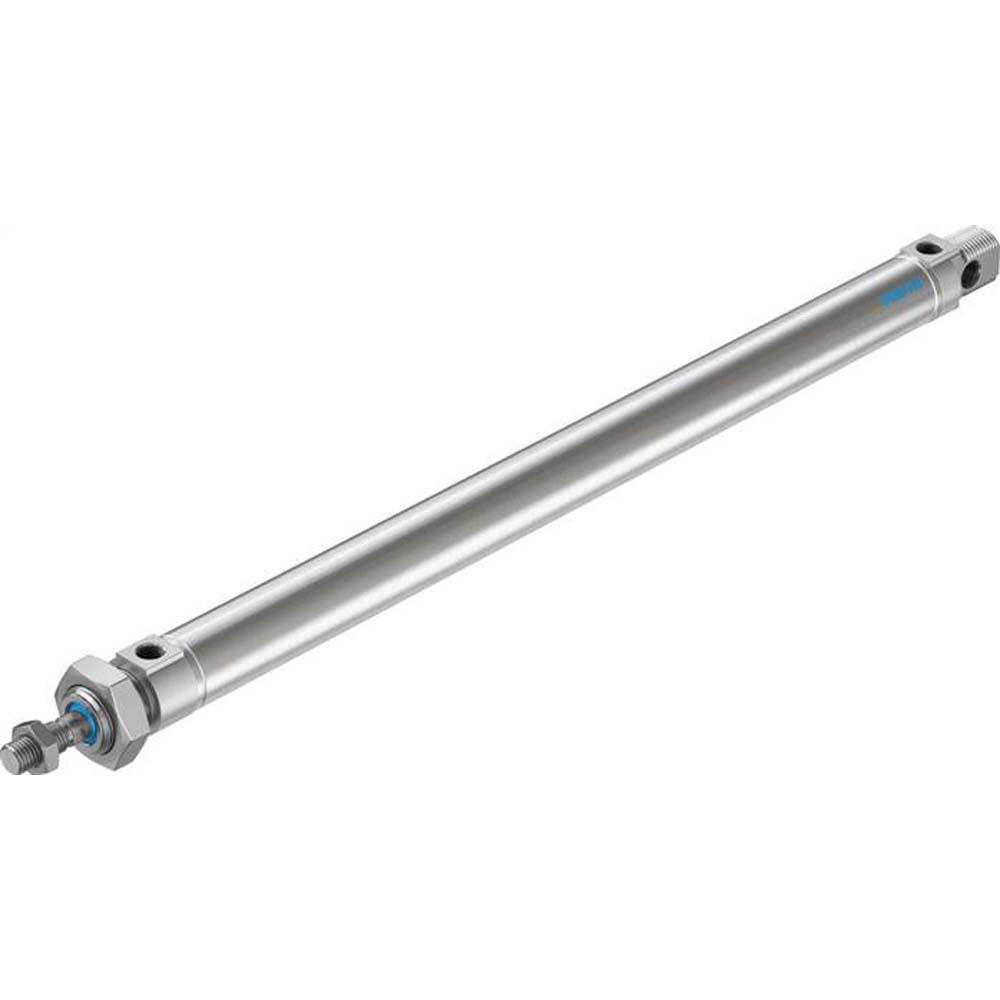

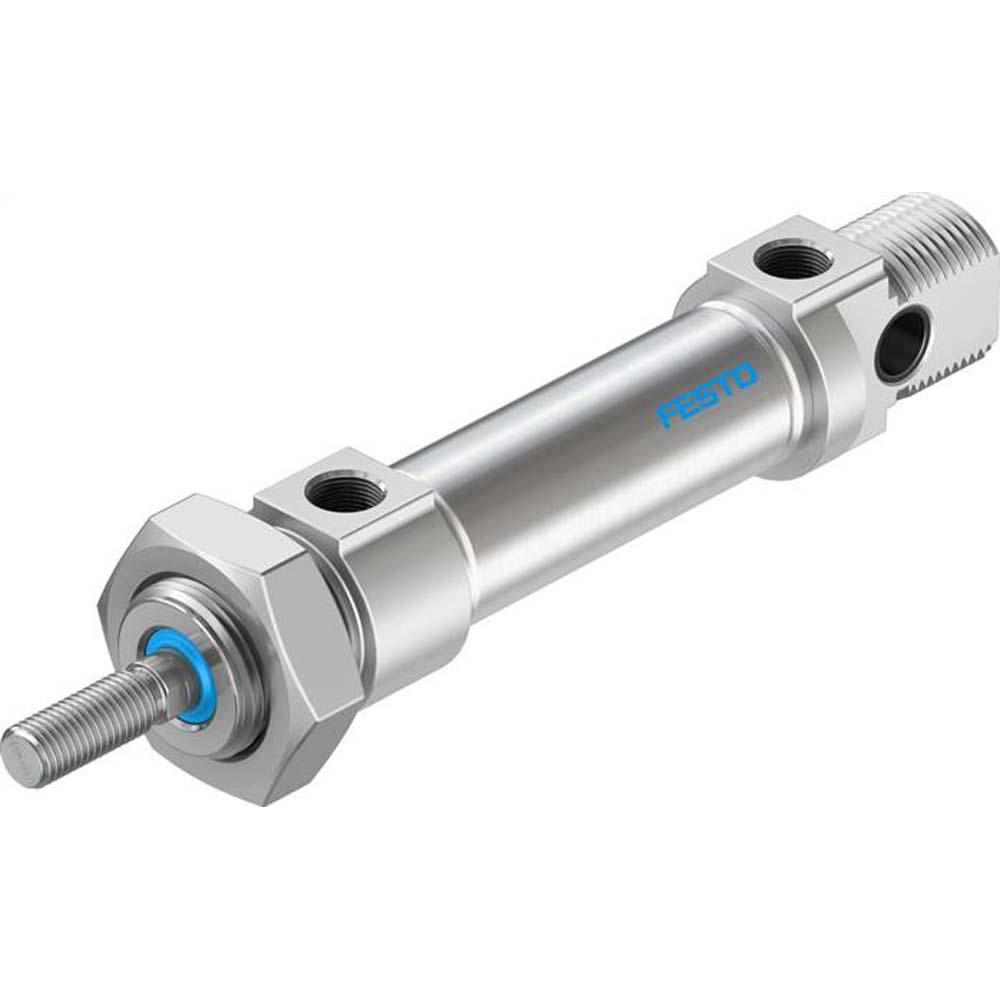

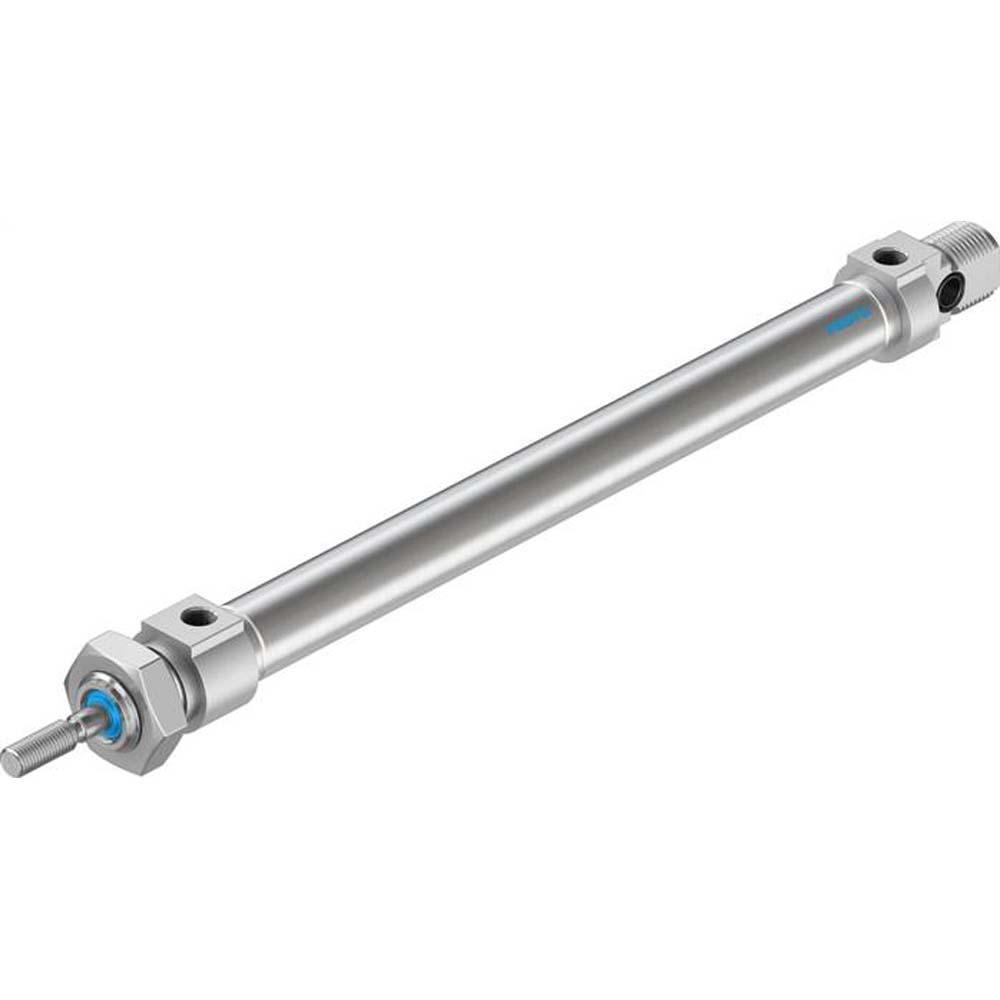

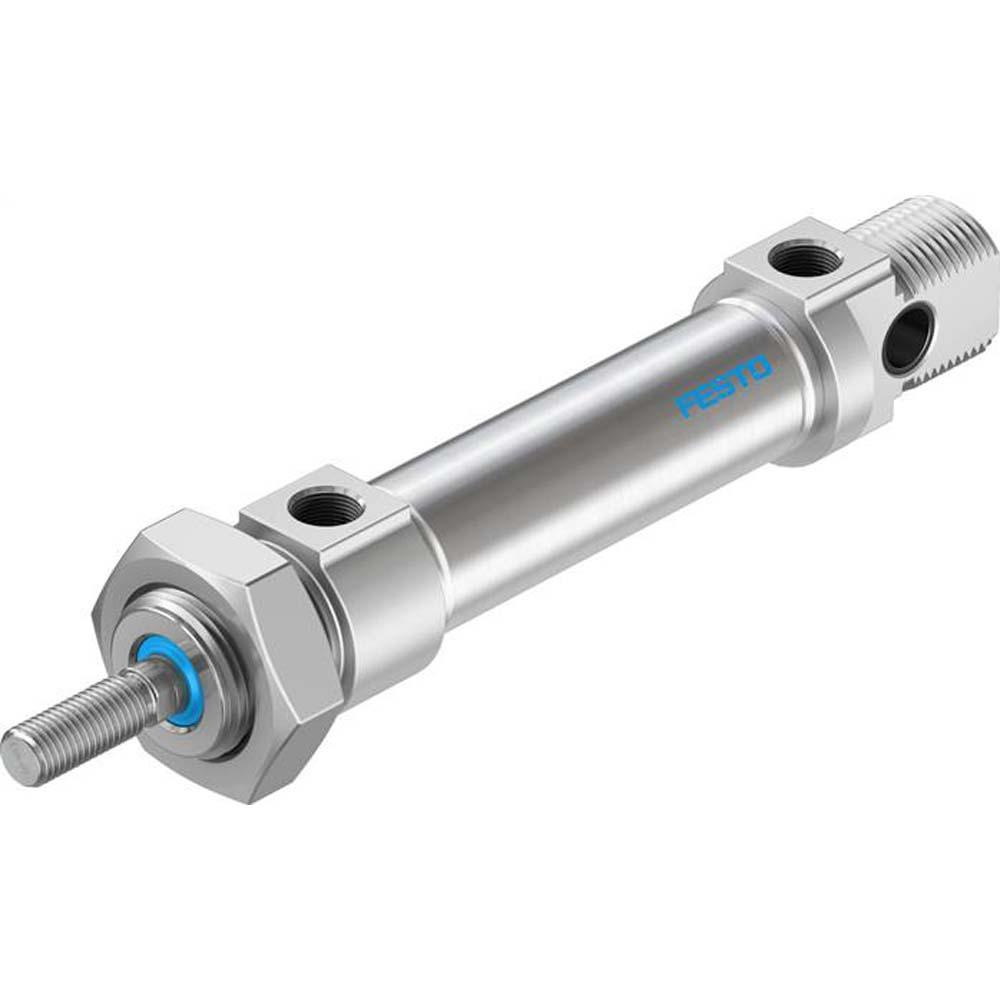

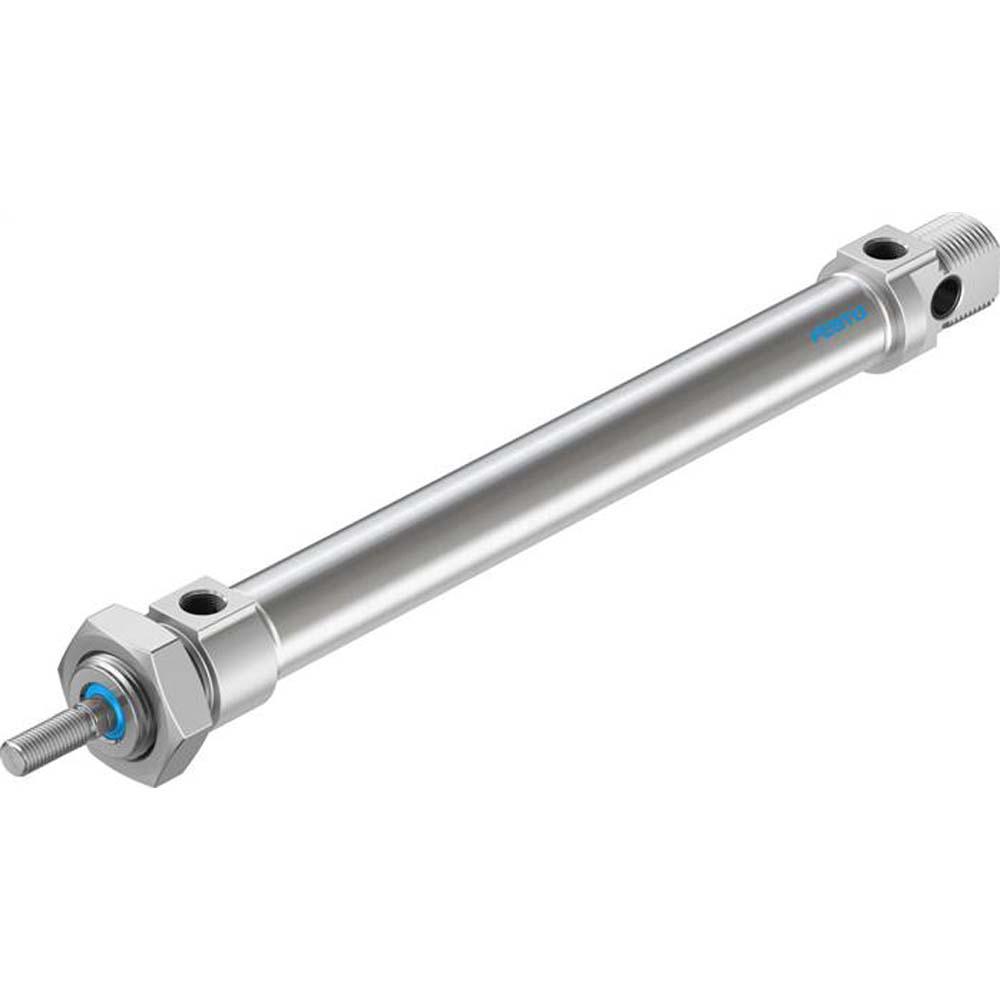

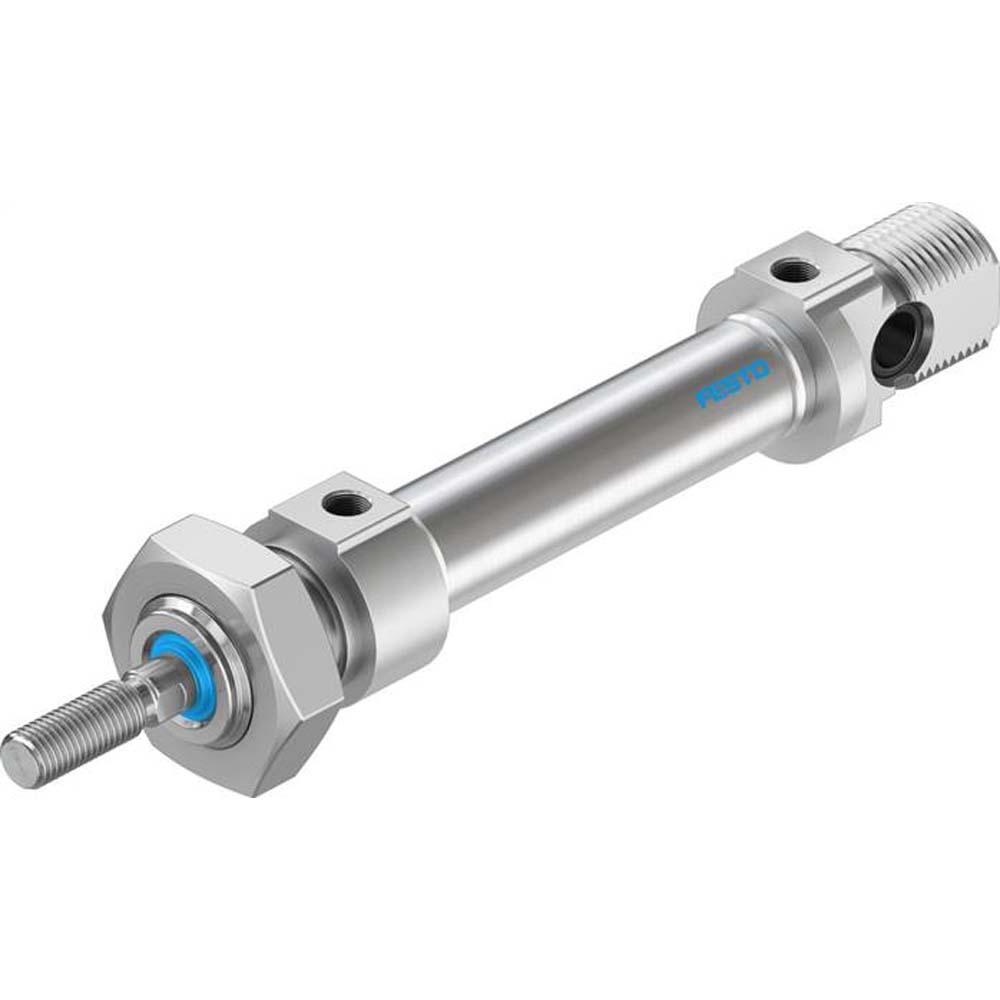

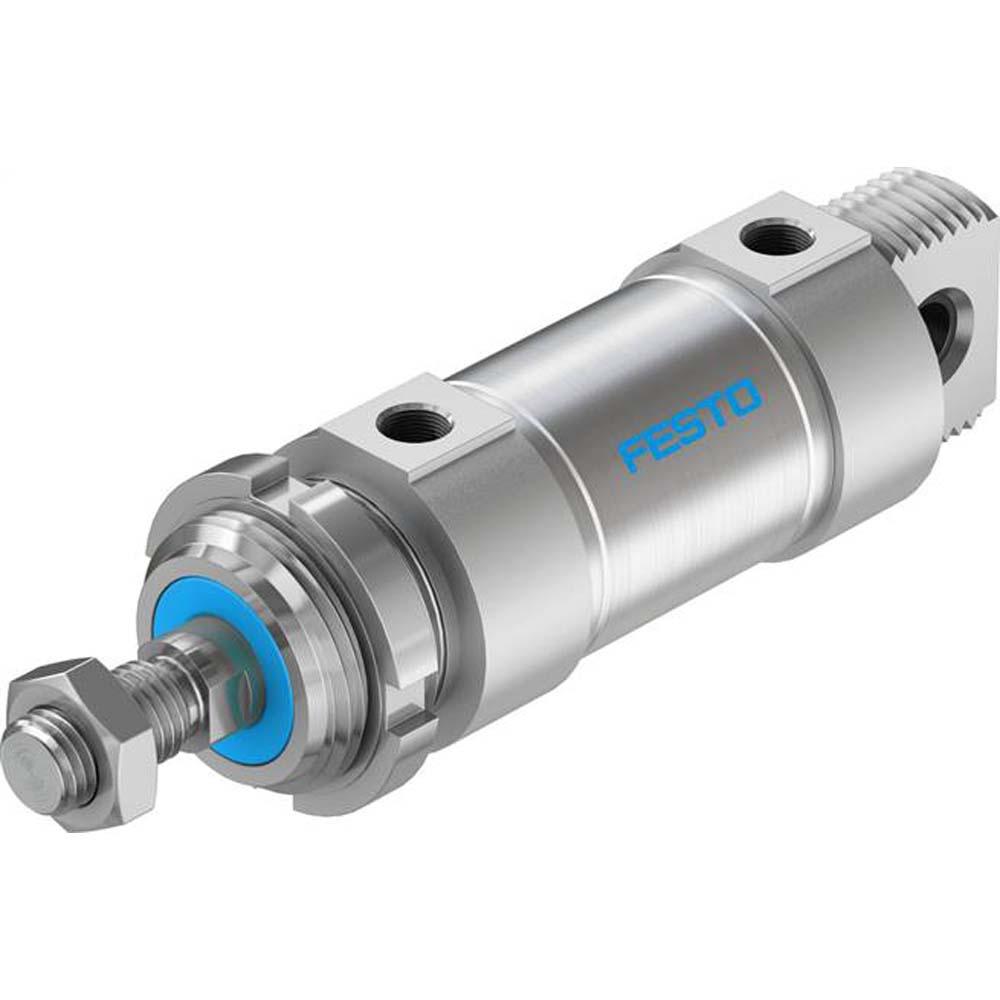

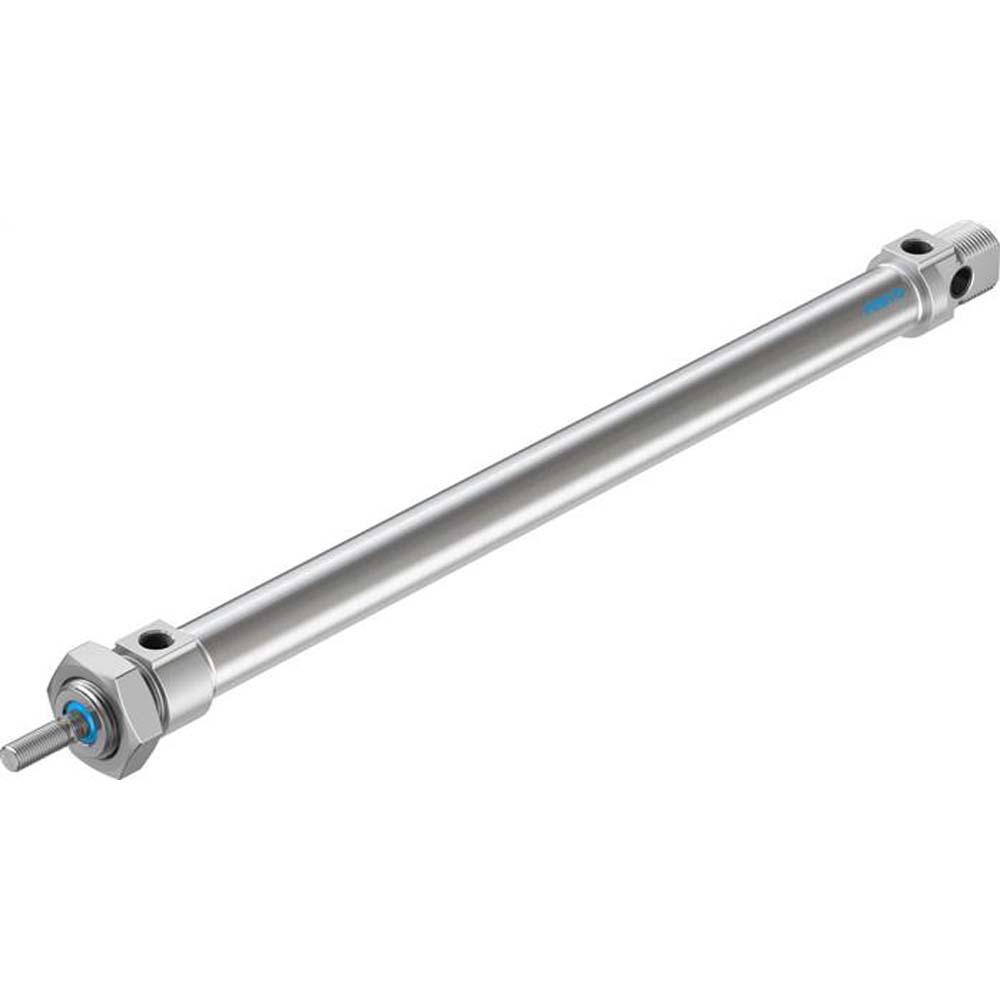

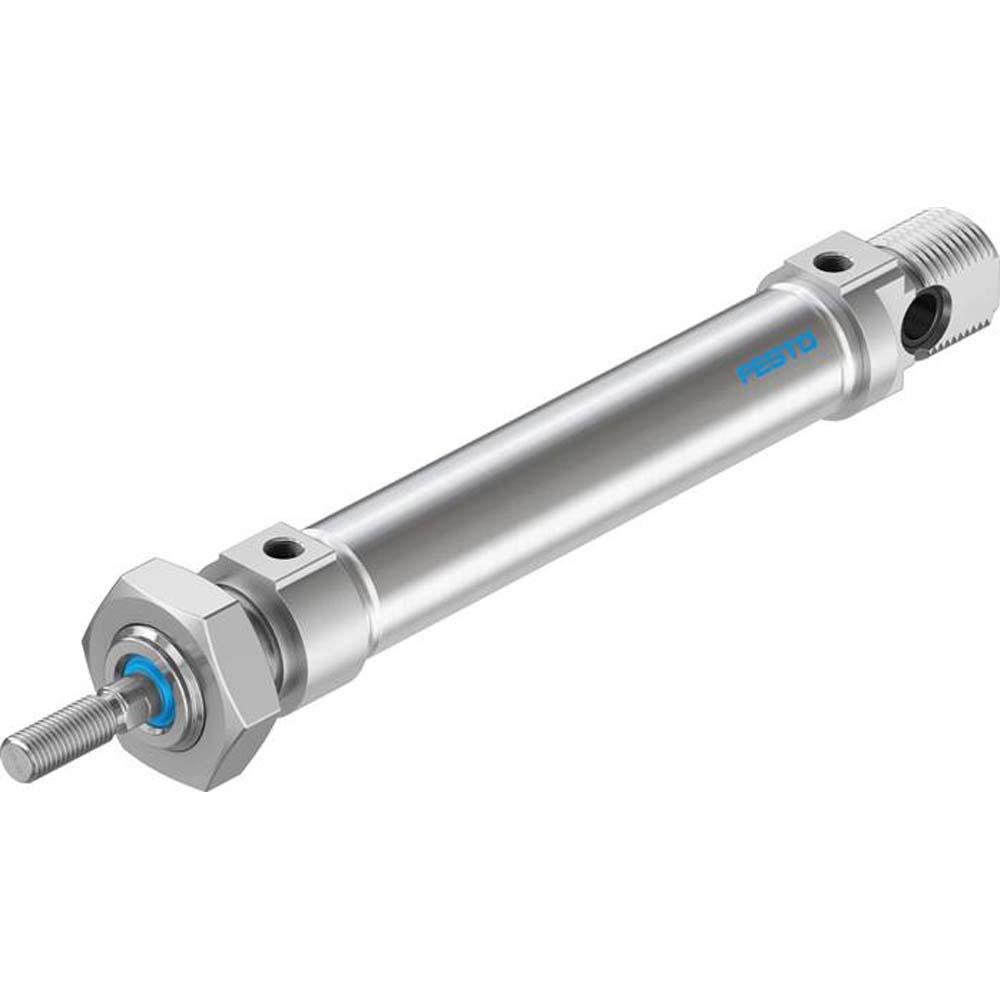

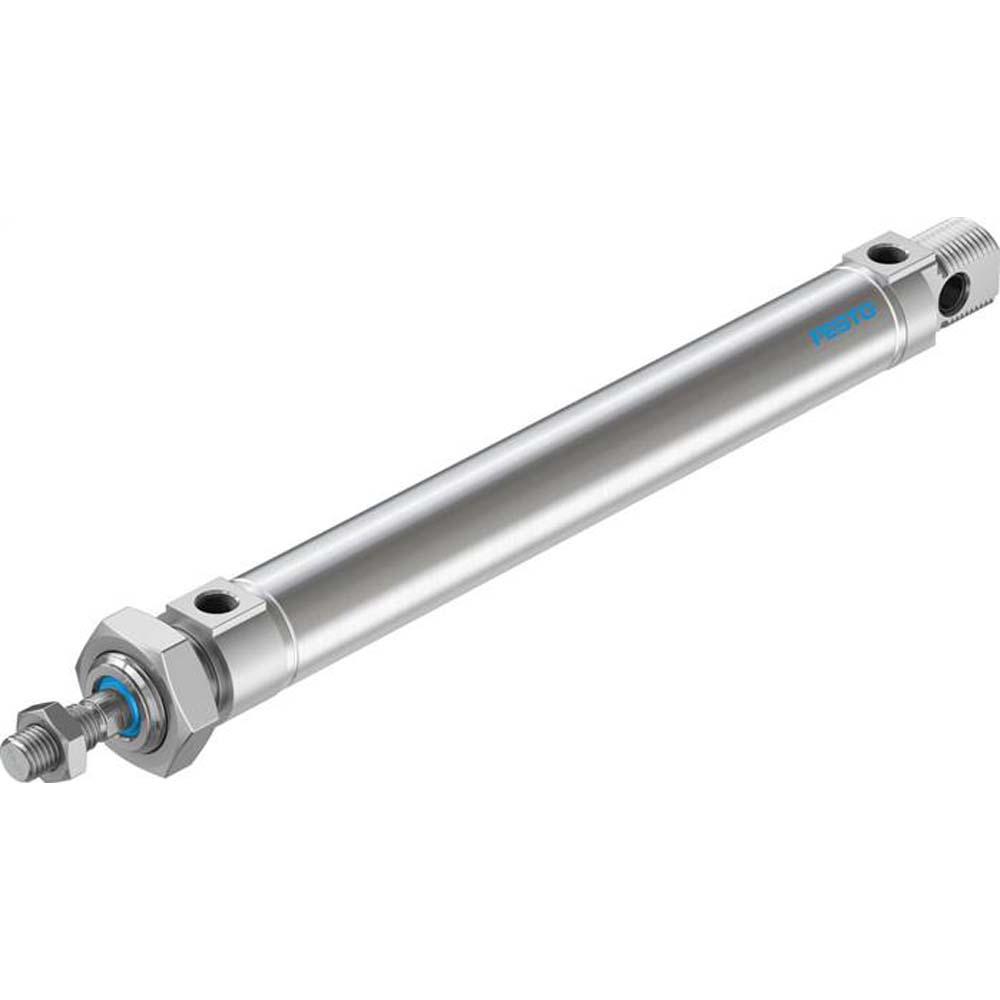

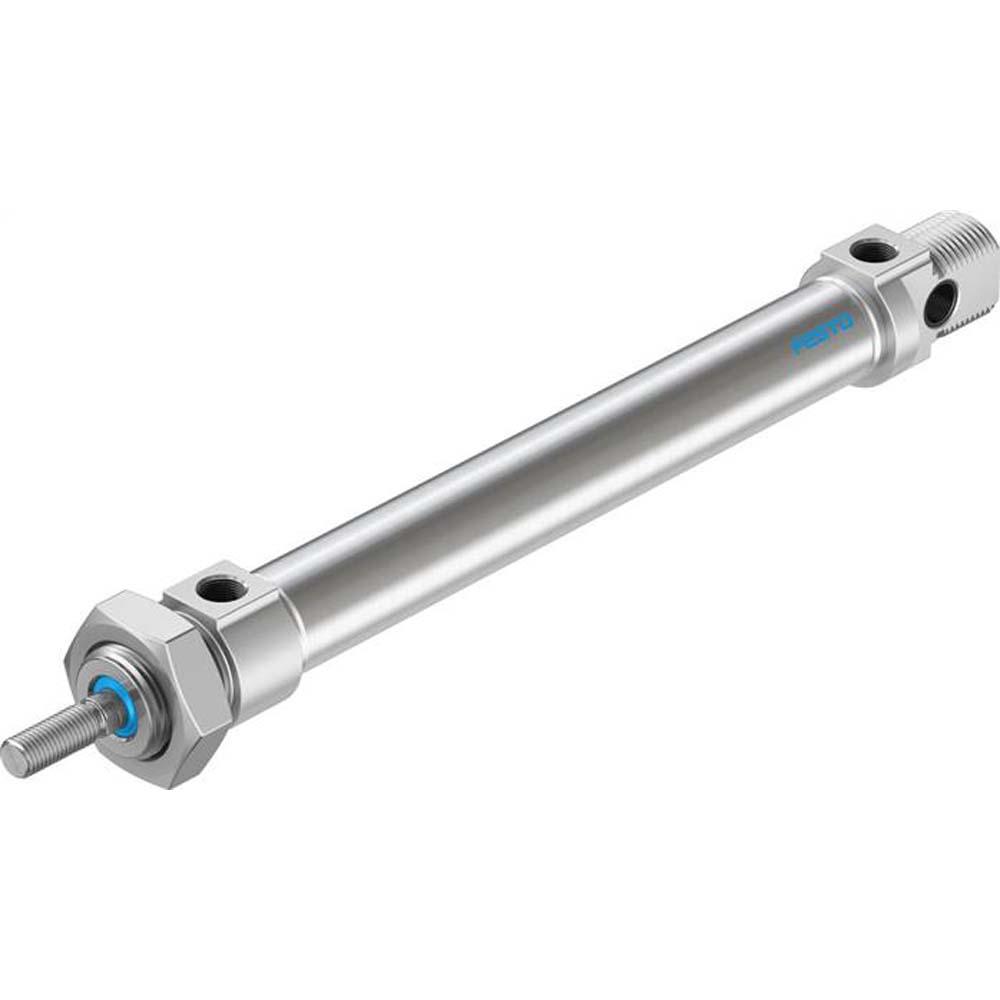

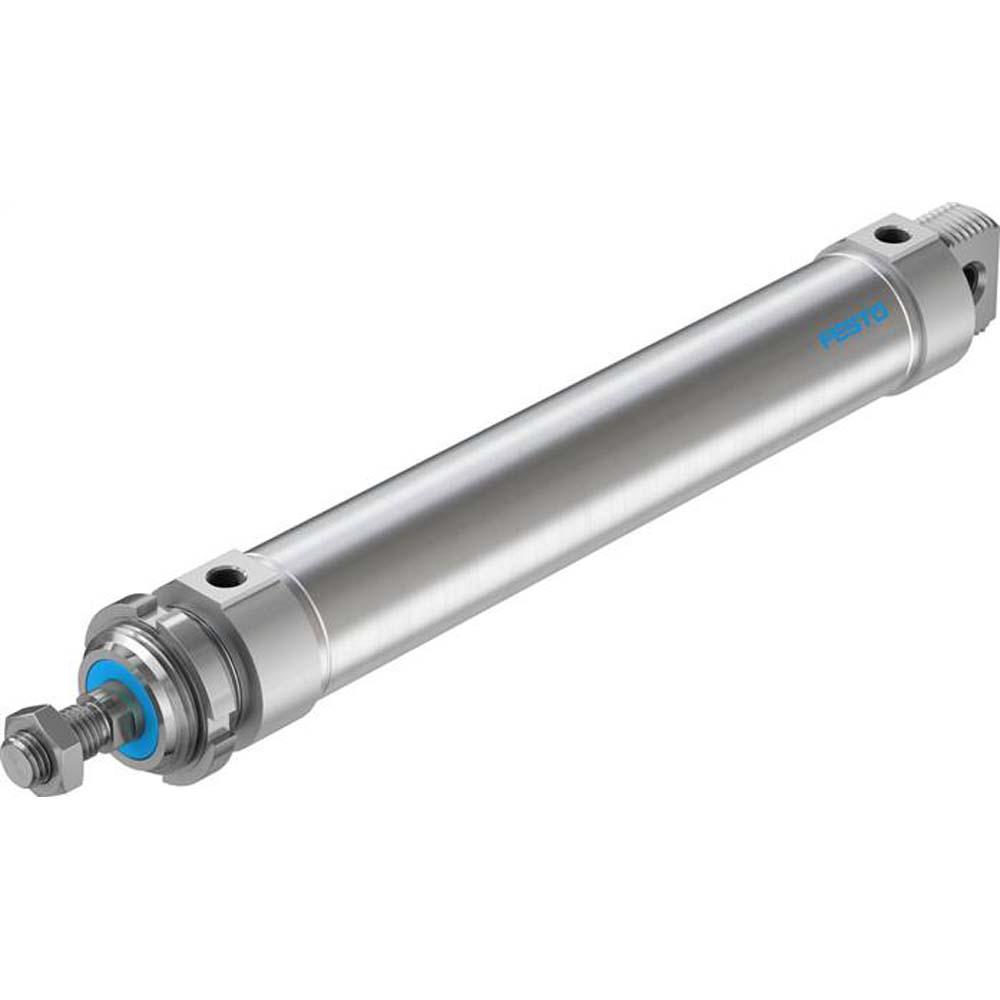

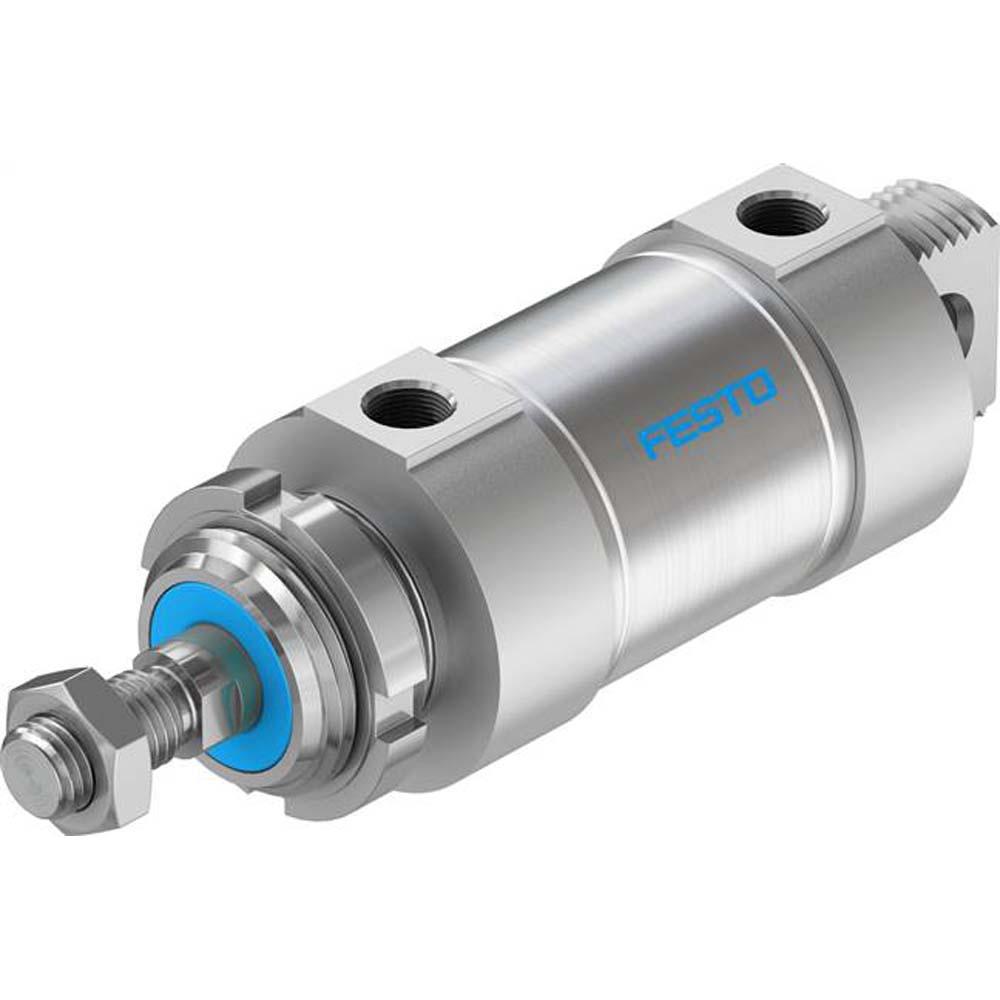

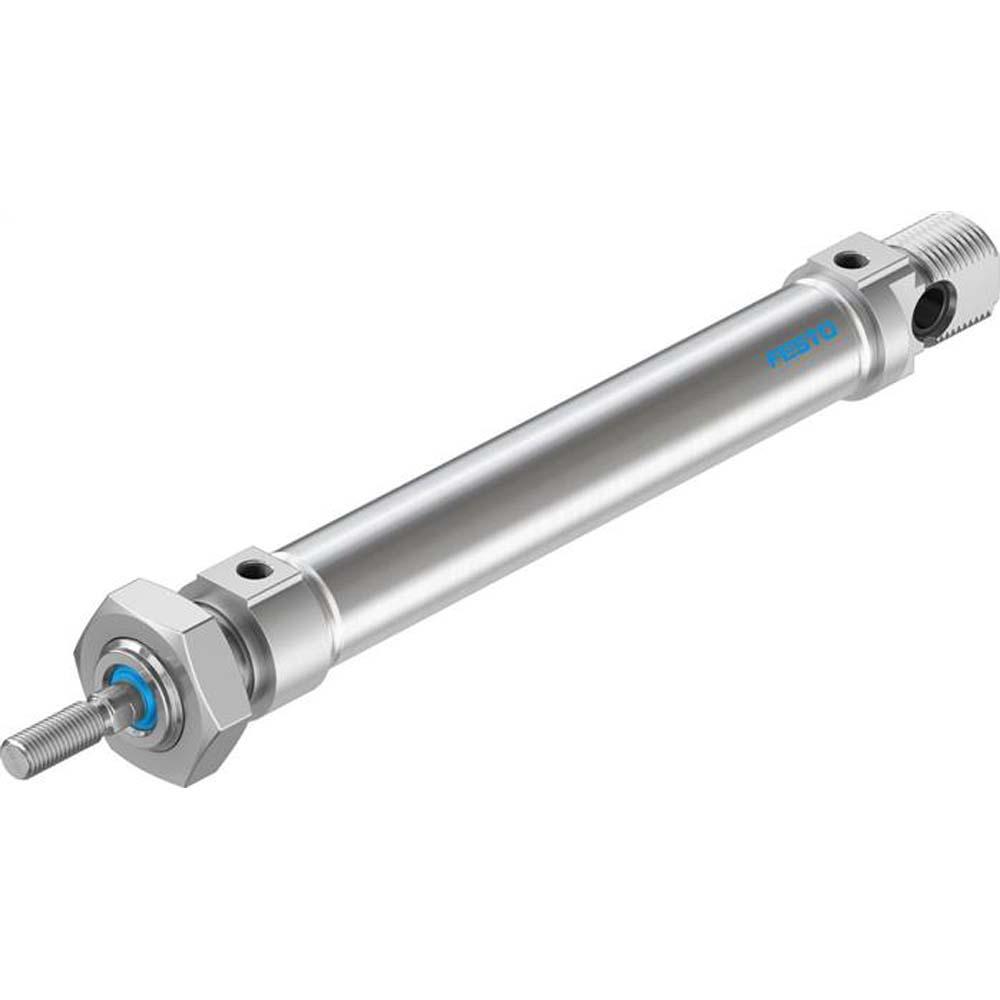

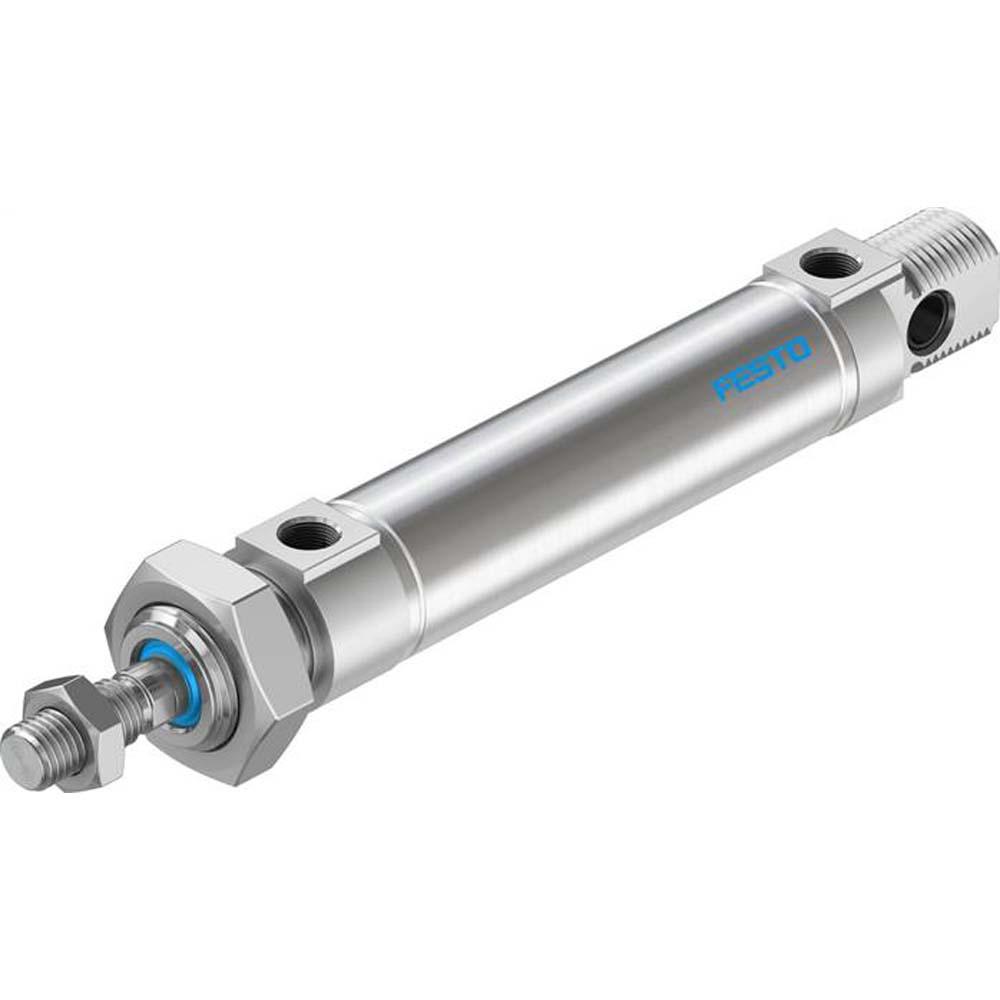

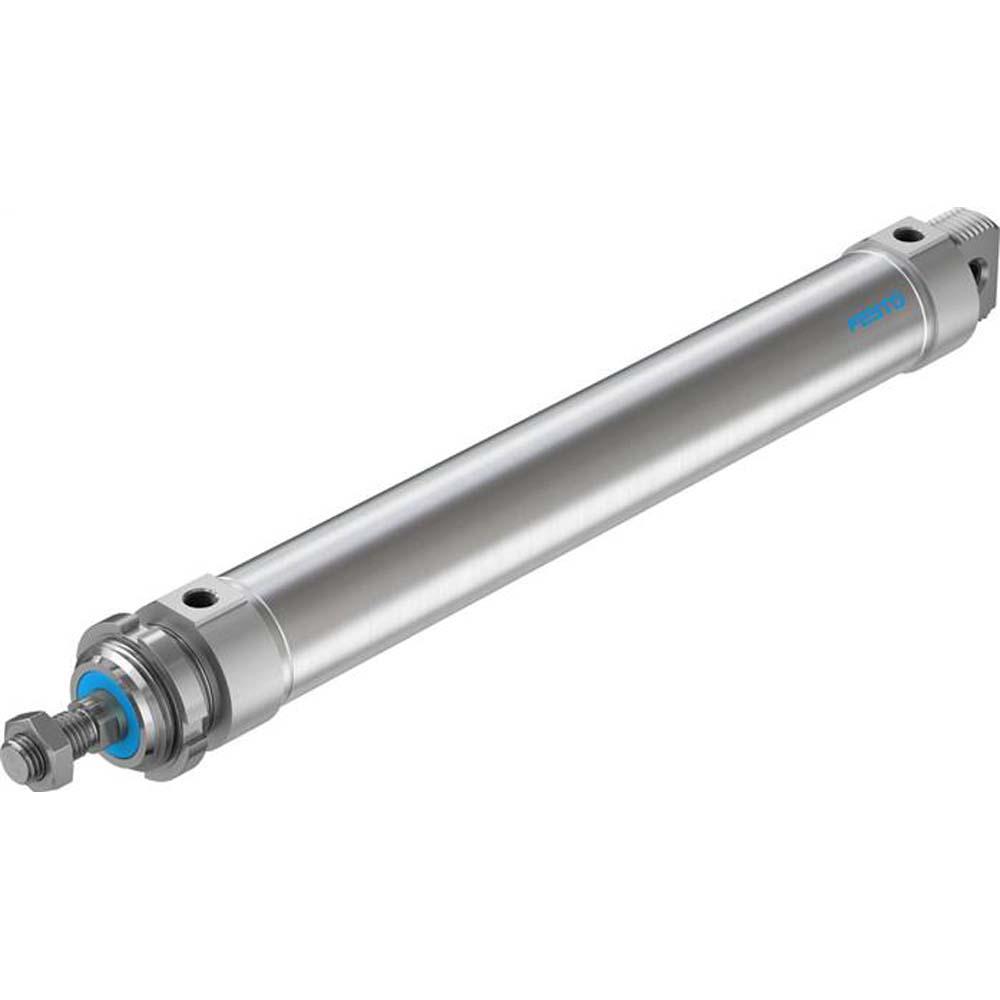

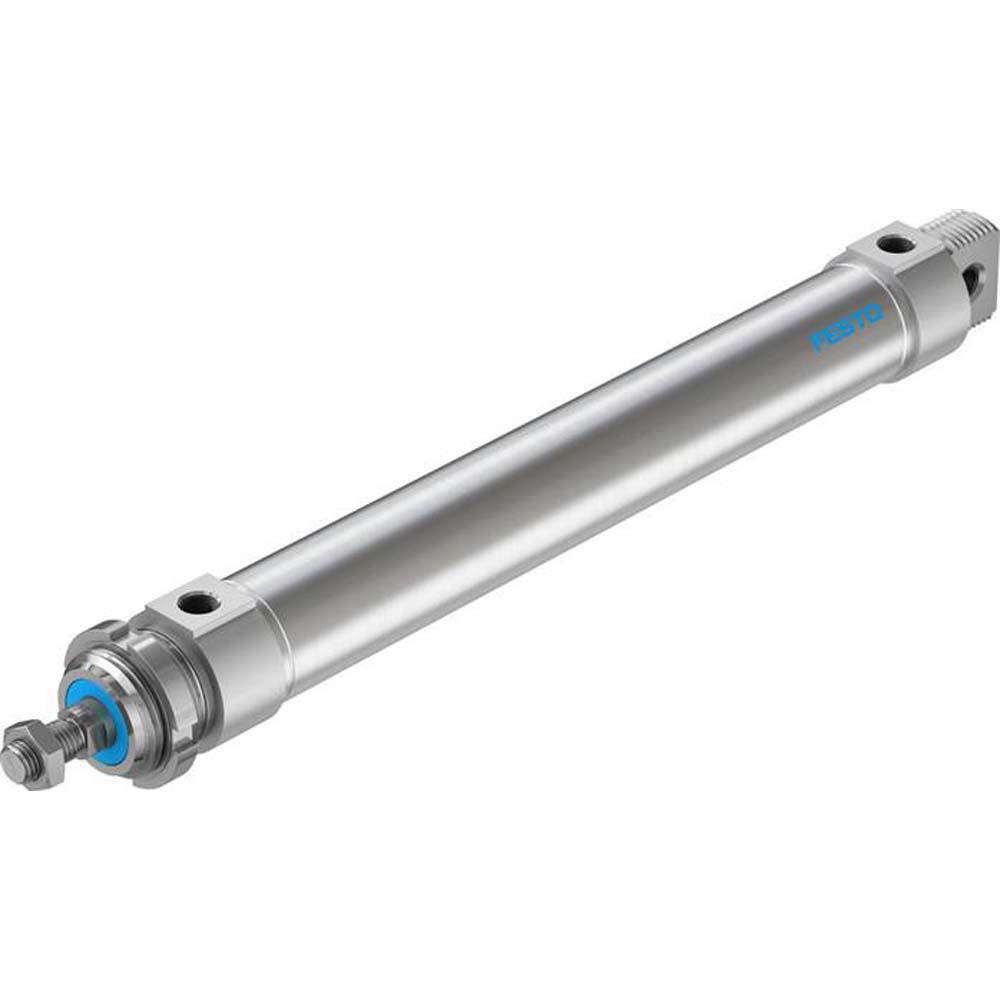

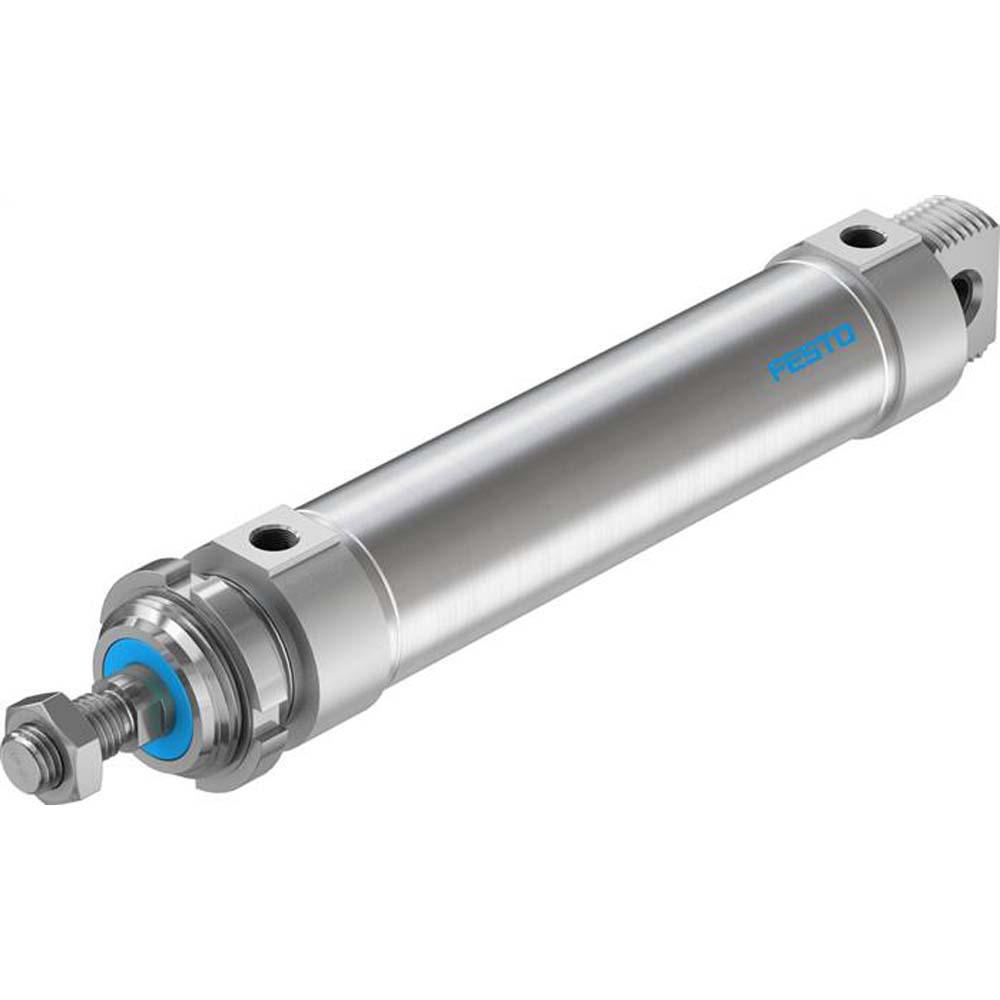

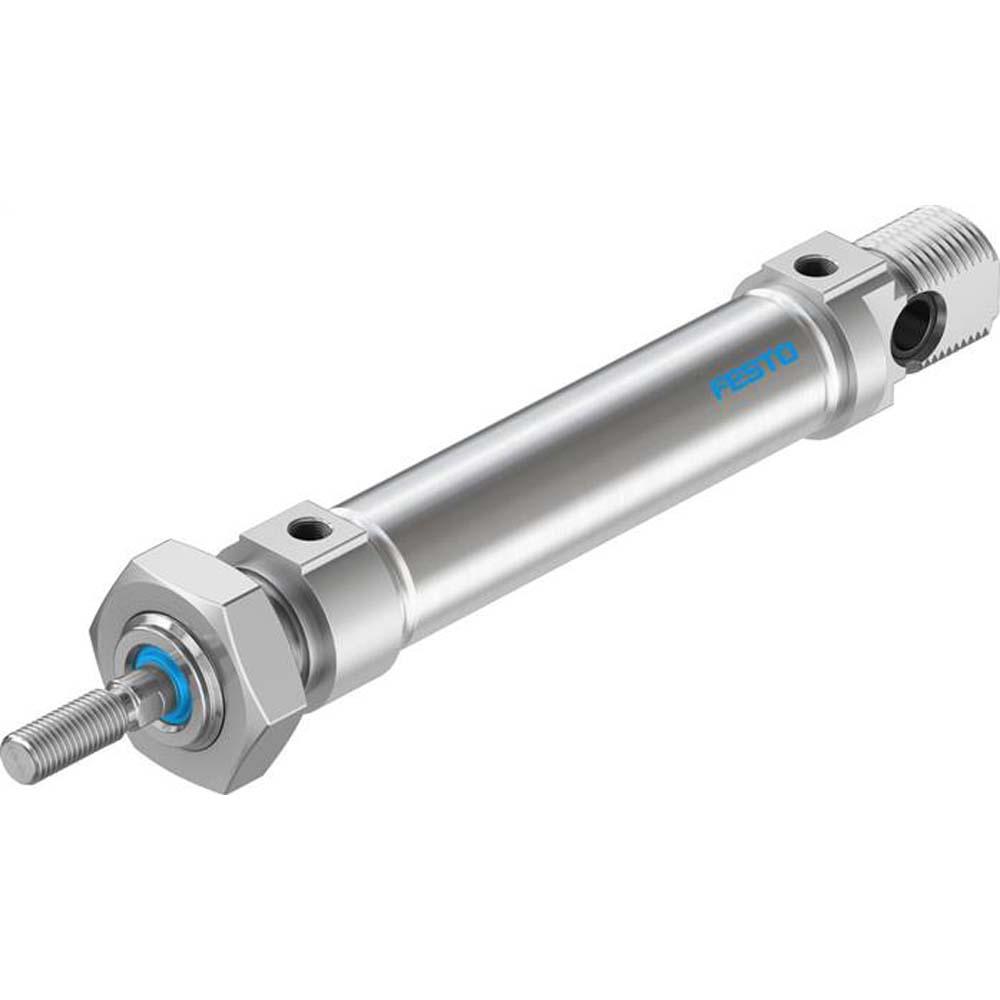

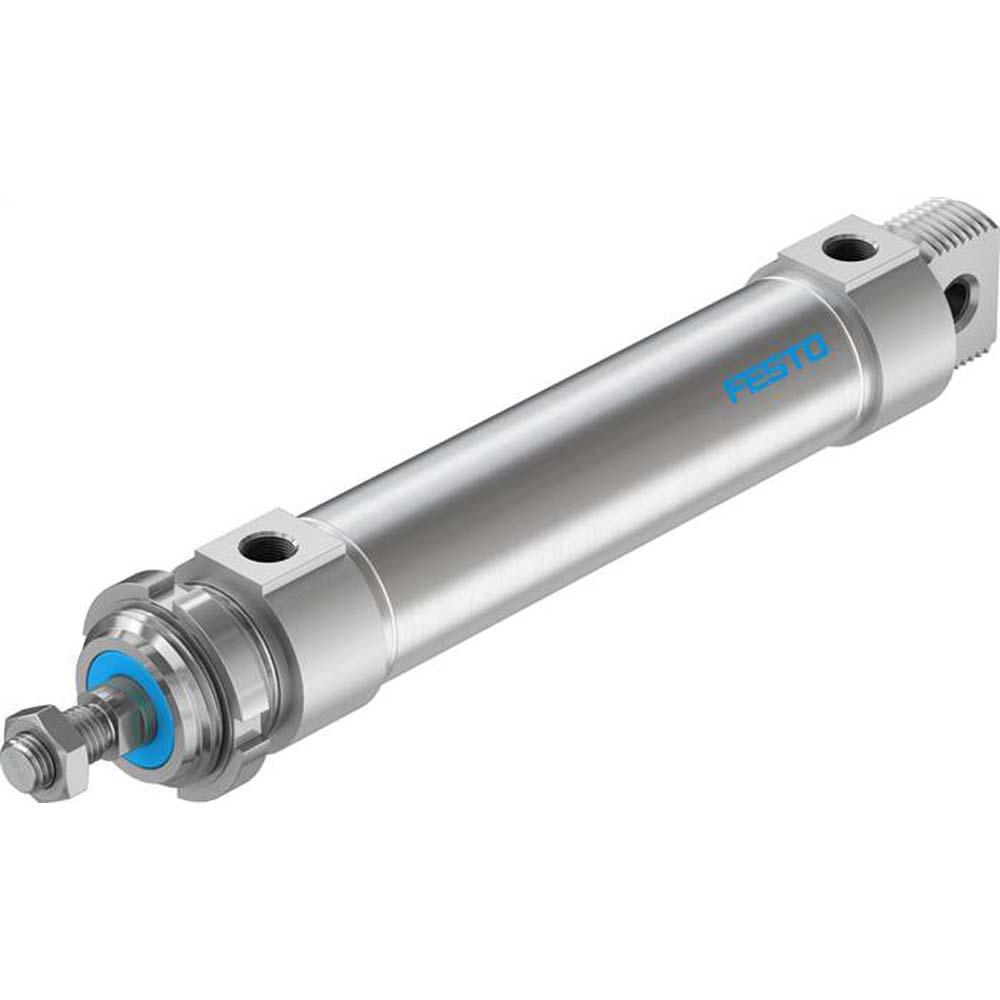

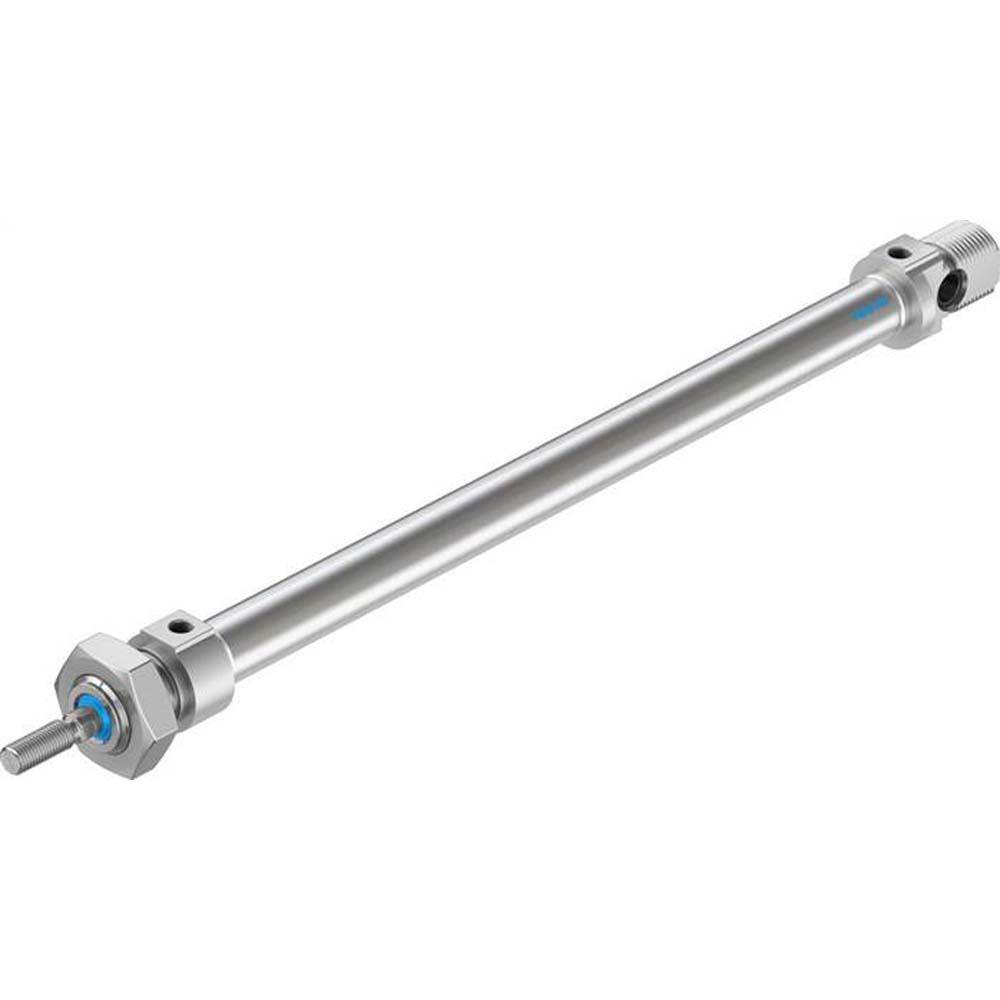

FESTO - DSNU-PA - rund sylinder - ISO 6432 - elastisk demping på begge sider - opptil 10 bar - stempel Ø 8 til 63 mm - slag 10 til 500 mm

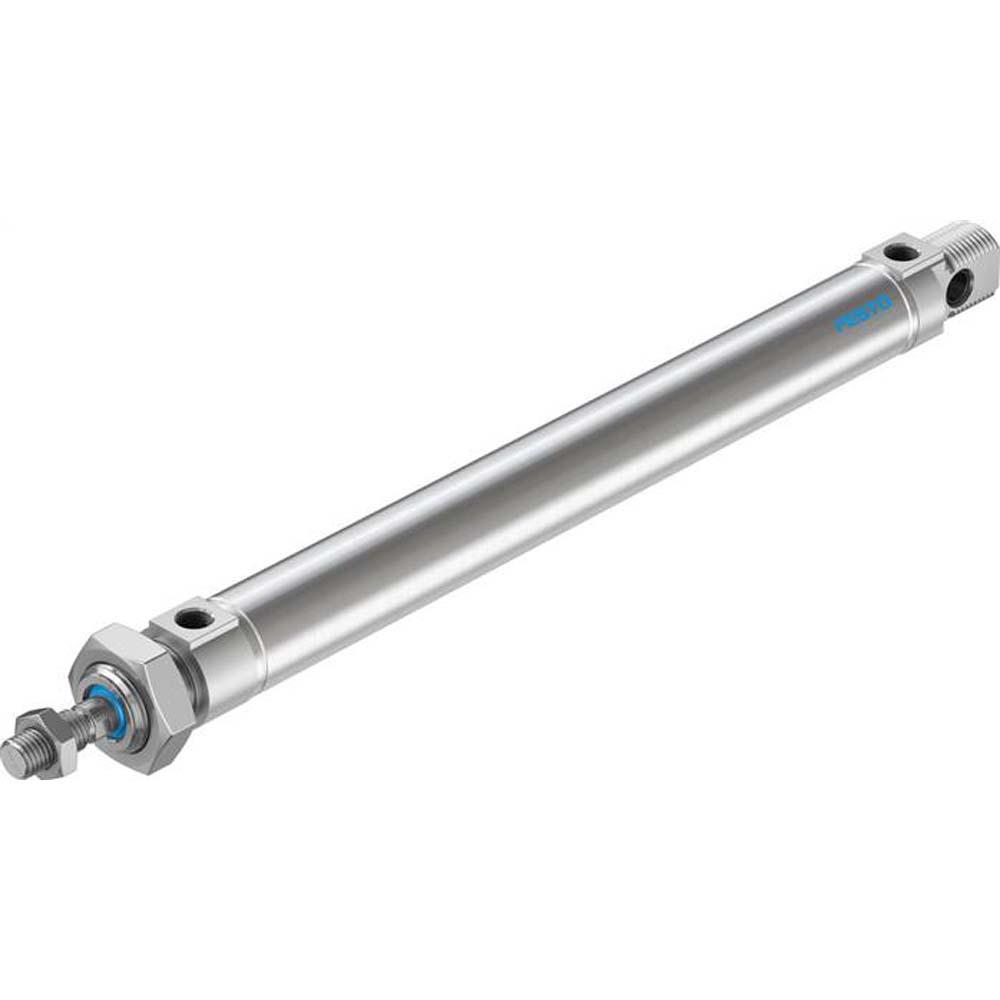

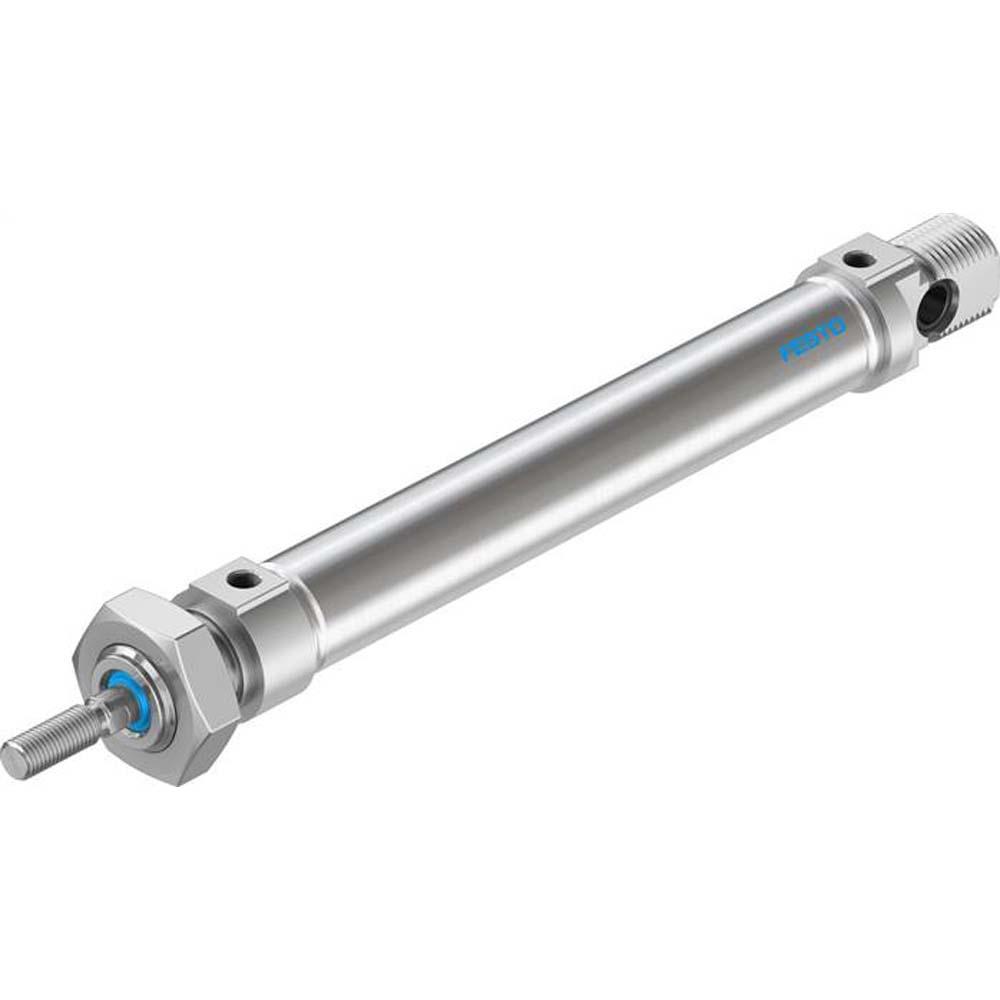

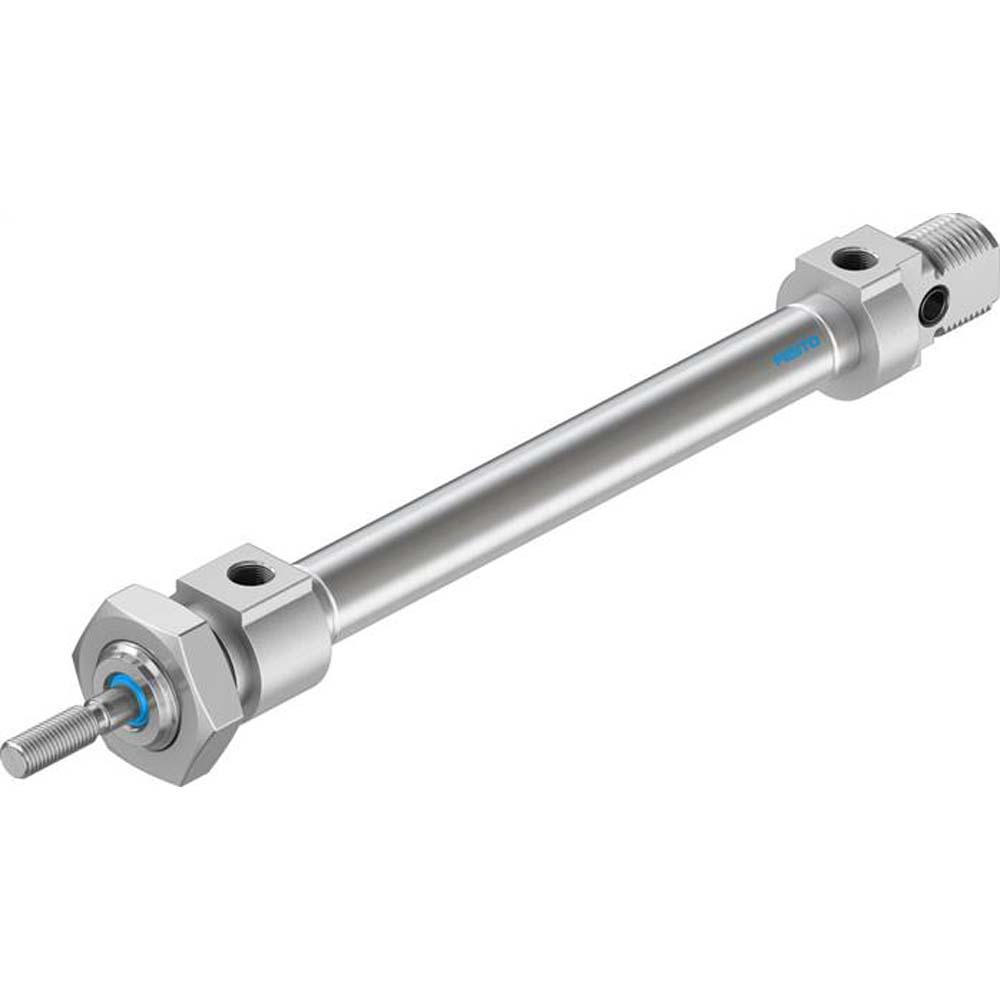

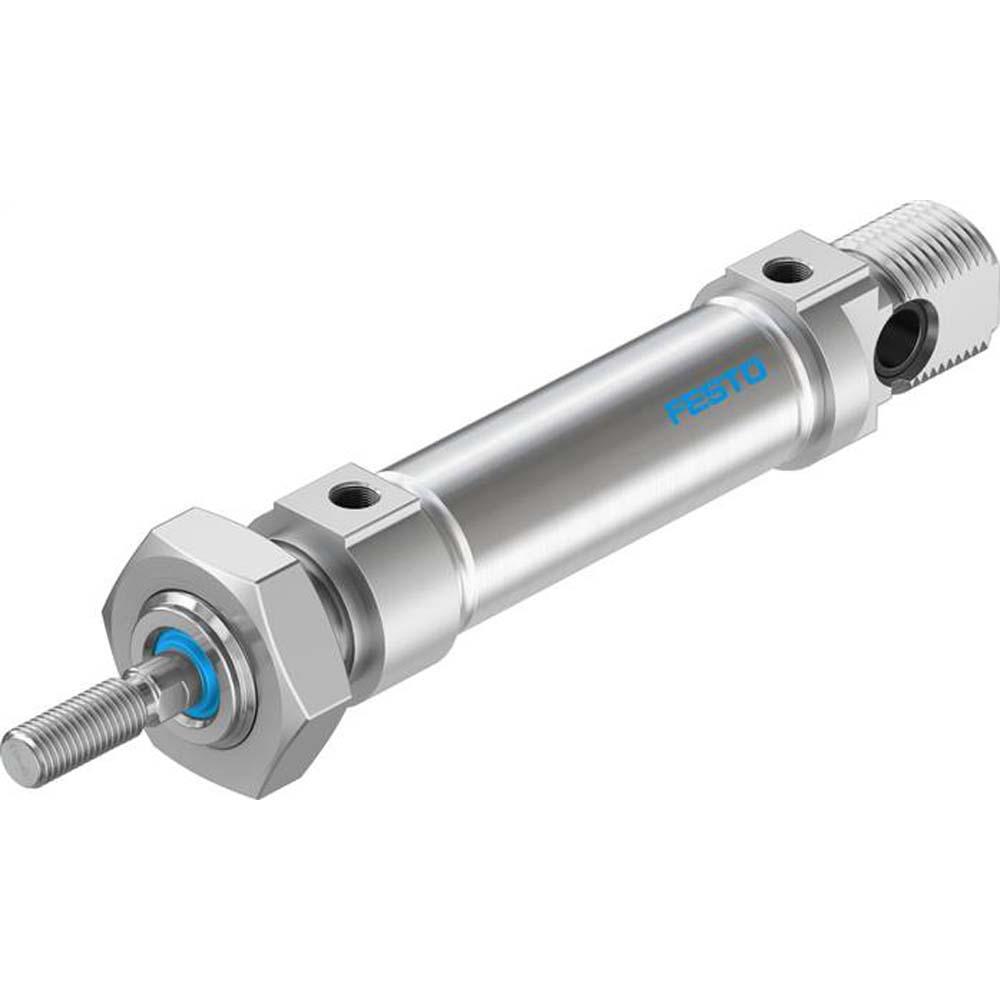

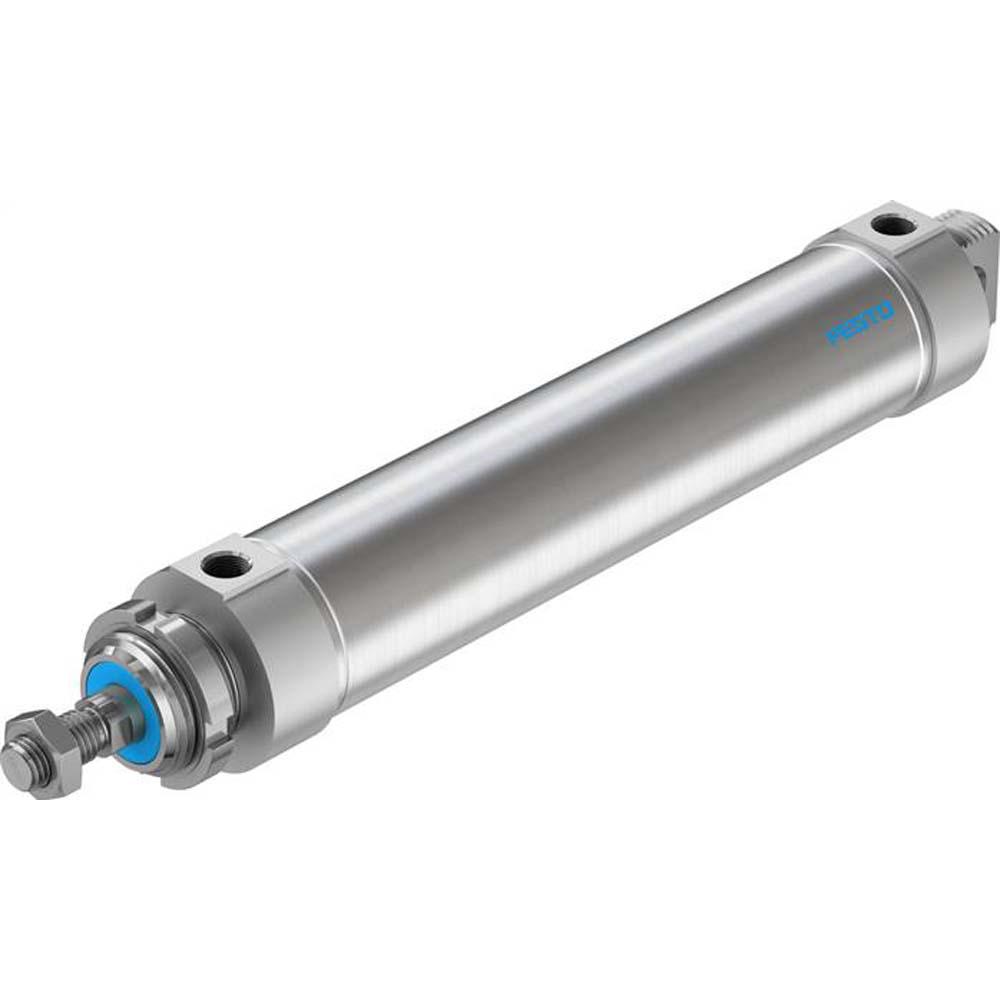

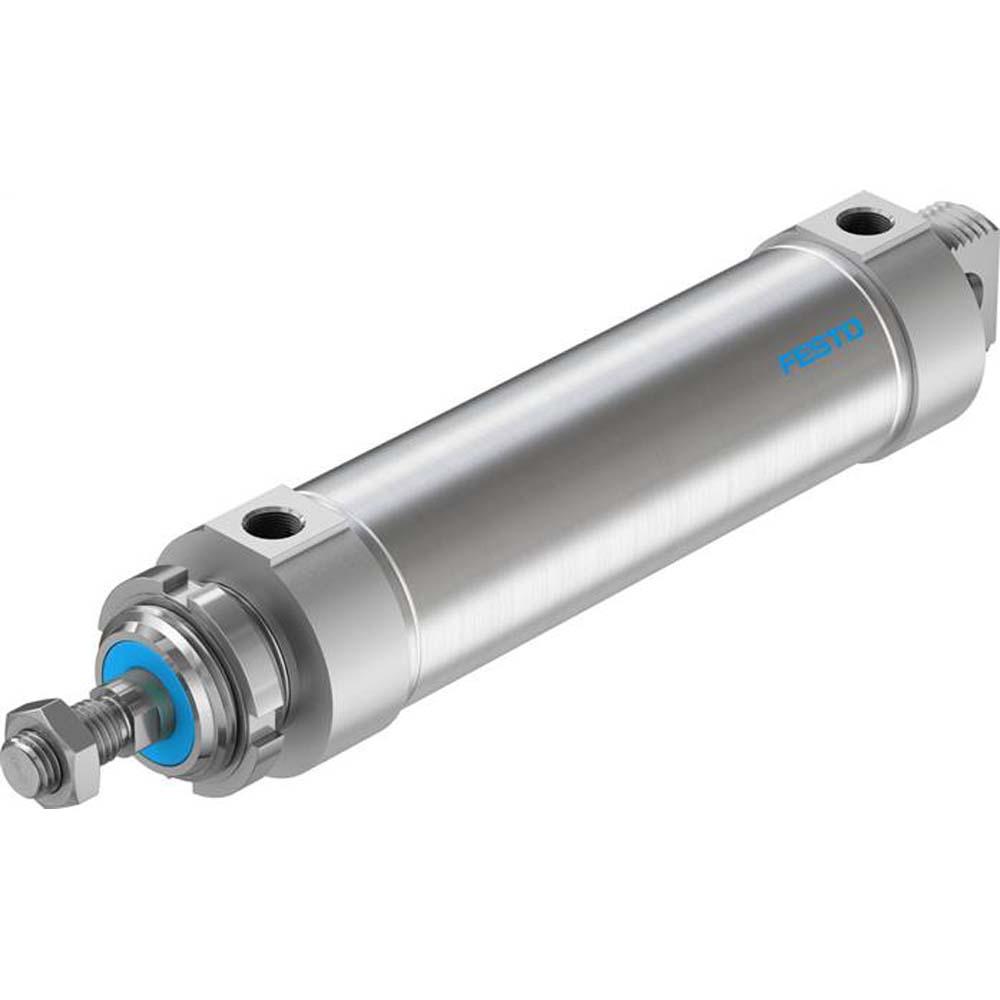

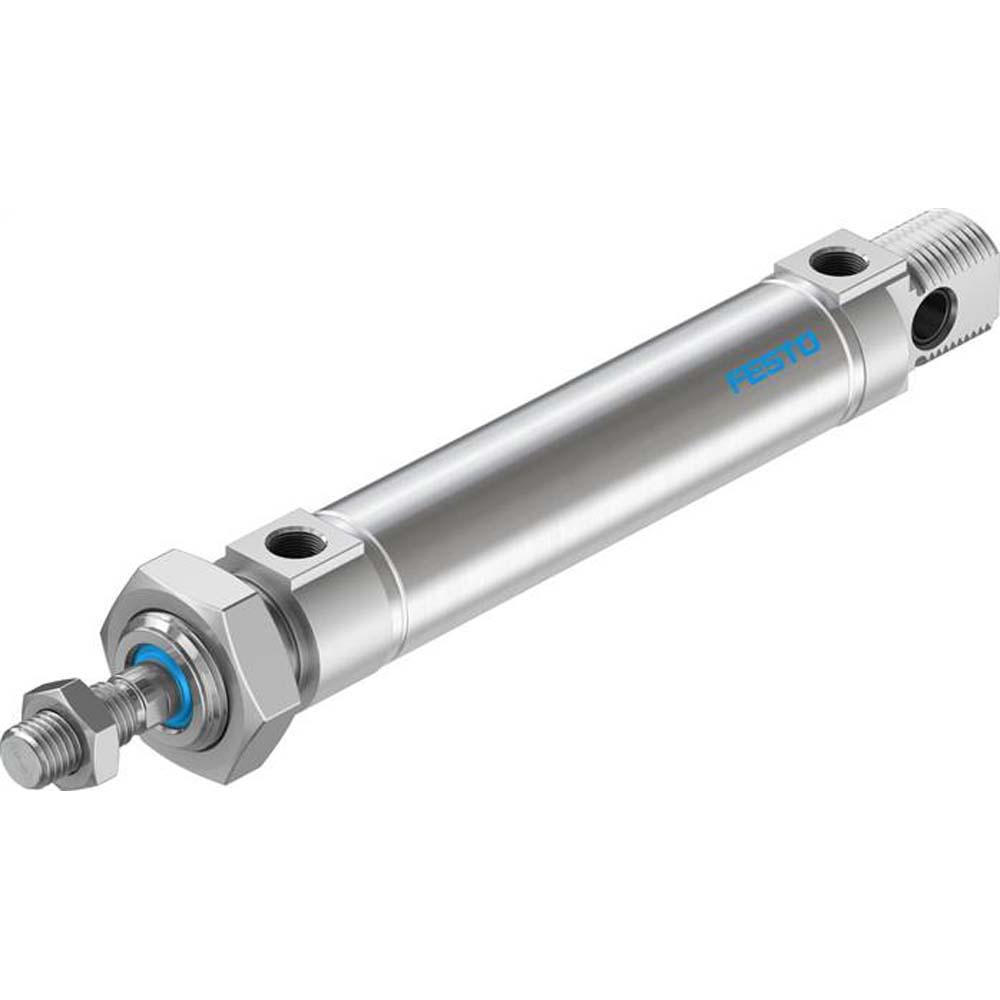

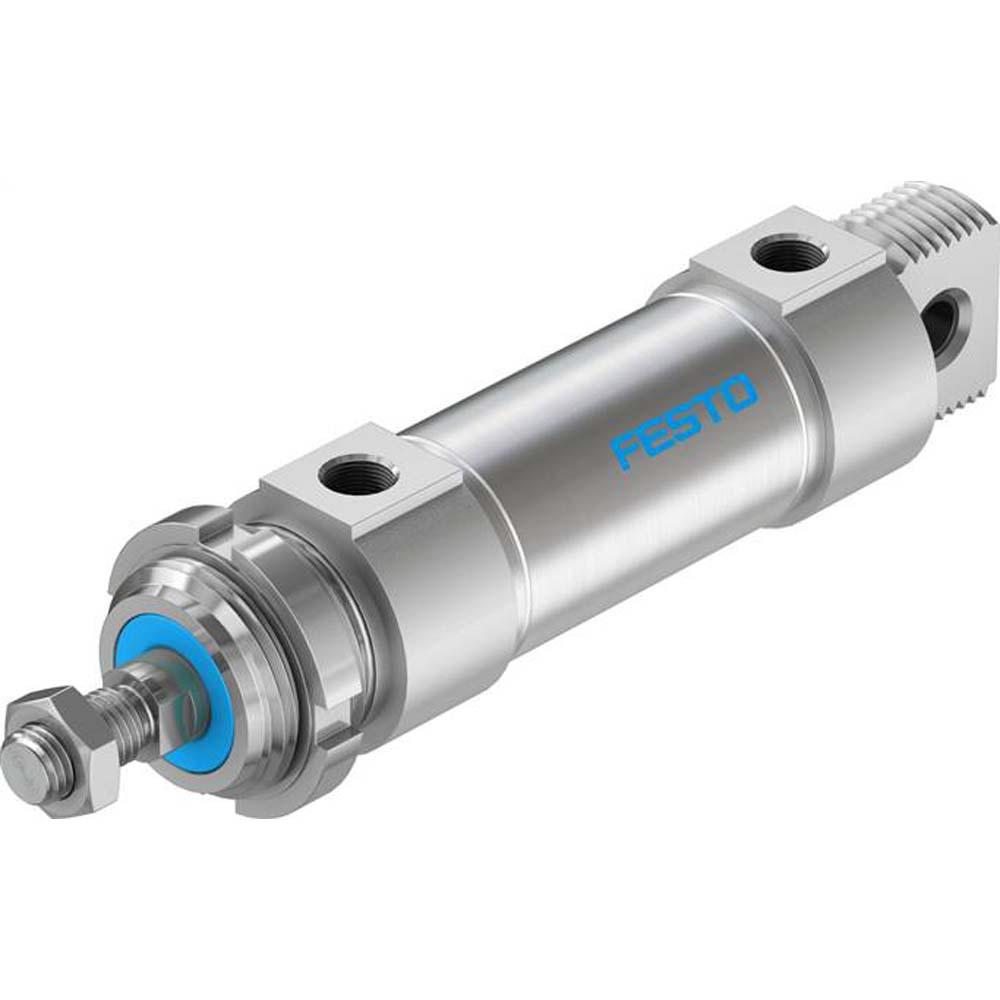

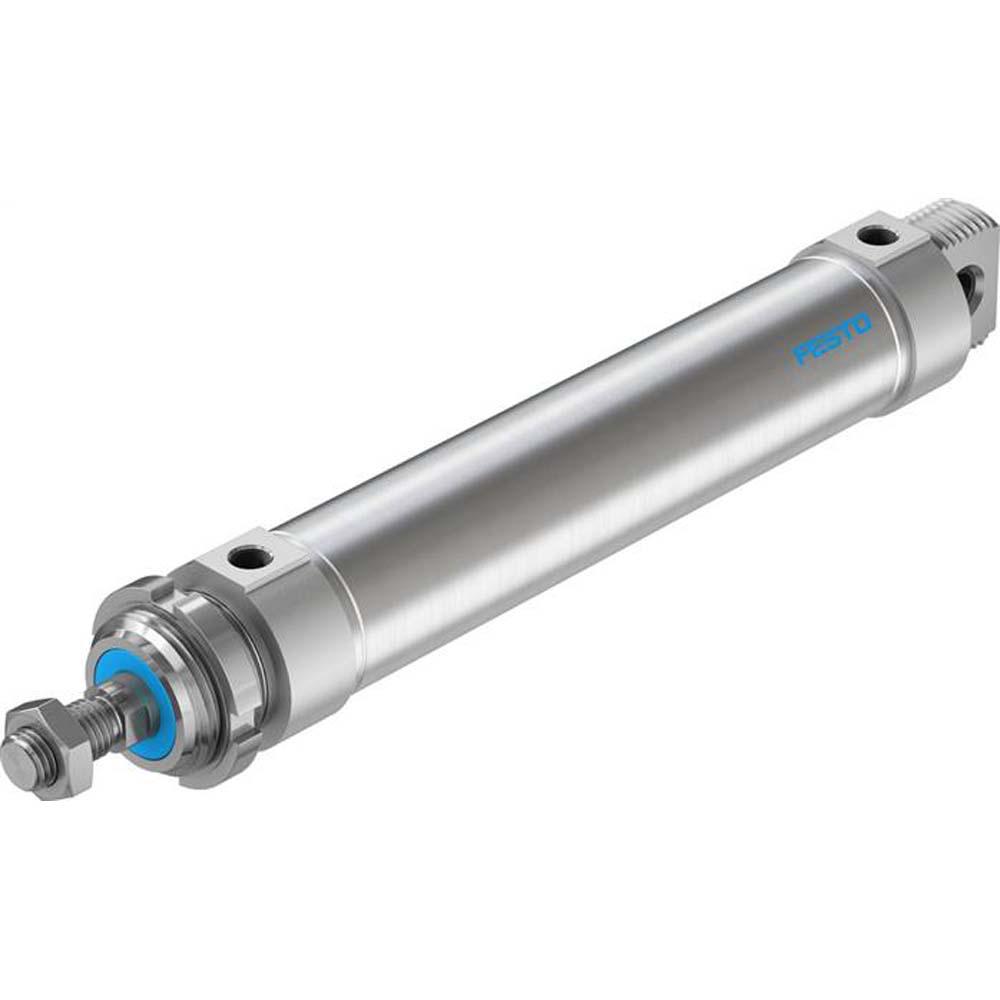

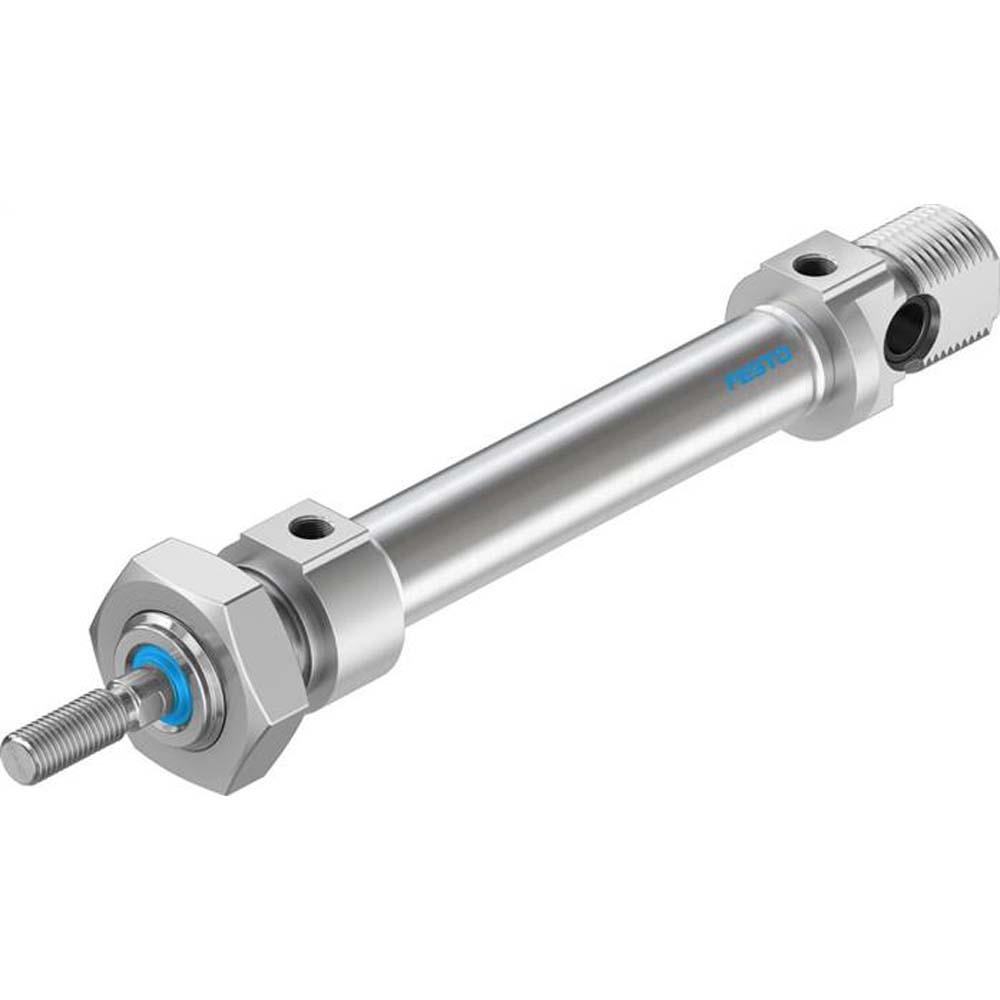

(Eksemplarisk representasjon)
| fra NOK 641,00 |
| eksl. NOK 449,00 frakt |
Bruksområde
- Den dobbeltvirkende runde sylinderen DSNU kan brukes på en rekke måter. De egner seg f.eks. B. til bruk i systemer innen automasjonsteknikk, i monteringssystemer, i pakkemaskiner, i maskinverktøy eller i transportørteknikk.
- Den dobbeltvirkende runde sylinderen DSNU har en stempelstang i rustfritt stål med utvendige og innvendige gjenger. Sylinderrøret er laget av rustfritt stål, lageret og endestykkene er laget av smidd aluminiumslegering. DSNU-PA runde sylindre har elastiske dempereringer/plater på begge sider for små masser, lave hastigheter og lav slagenergi. Siden ingen justeringer er nødvendig sparer den runde sylinderen med elastisk demping arbeidstid. Konstruksjonen av høy kvalitet garanterer høy kjørelengde og lang levetid. Opp til en stempeldiameter på 25 mm oppfyller den runde sylinderen ISO 6432-standarden. Variantene med større stempeldiametre er basert på denne standarden. Designet er basert på stempel/stempelstang/sylinderrør-prinsippet. Sylinderen kan installeres i alle posisjoner.
- Stempelstangmateriale - høylegert rustfritt stål
- Stempelstanglagermateriale - sintret bronse
- Pivotlagermateriale - polymer
- Sylinderrørmateriale - høylegert rustfritt stål
- Dekkmateriale - bearbeidet aluminiumslegering, klar anodisert
- Materialpakninger - NBR, TPE-U(PU)
- Materialinformasjon - RoHS-kompatibel
- LABS-samsvar - VDMA24364-B1/B2-L1
- Renromsklasse - Klasse 6 i henhold til ISO 14644-1
- Standard - CETOP RP 52 P, ISO 6432 (kun inntil stempel Ø 25 mm)
- Strukturell design - stempel/stempelstang/sylinderrør
- Installasjonsposisjon - evt
- Slik fungerer det - dobbeltvirkende
- Demping - P - elastiske dempereringer/plater på begge sider
- Stempelstangende - utvendig gjenge
- Posisjonsdeteksjon - for nærhetsbrytere
- Festetype - med tilbehør
- Varianter - ensidig stempelstang
- Driftsmedium - trykkluft i henhold til ISO 8573-1:2010 [7:4:4]
- Merknad om drifts- og kontrollmediet - Oljet drift mulig (nødvendig for videre drift)
- Maritim klassifisering - se sertifikat
- Korrosjonsbestandighetsklasse KBK - 2 - moderat korrosjonsspenning
- Driftstrykk - 1,5 til 10 bar (stempel Ø 8 til 12 mm), 1 til 10 bar (fra stempel Ø 16 mm)
- Omgivelsestemperatur - -20°C til 80°C
- Stempel Ø 8 til 63 mm
- Slag - 10 til 500 mm
- Stempelstanggjenger - M4 til M16x1,5
- Pneumatisk tilkobling - M5 eller G 1/8" til G 3/8"
- Teoretisk kraft ved 6 bar, fremgang - 30 til 1870 N
- Teoretisk kraft ved 6 bar, retur - 23 til 1682 N
- Slagenergi i endeposisjonene - 0,03 til 1,30 J
- Bevegelig masse ved 0 mm slag - 7,5 til 459 g
- Tillegg flyttet masse per 10 mm slag - 1 til 25 g
- Bevegelig masse - 211 til 1259
- Grunnvekt ved 0 mm slaglengde - 34,6 til 1445 g
- Vekttillegg per 10 mm slag - 2,4 til 44 g
- Produktvekt - 524 til 2853
- pris for stykke
For mer detaljert informasjon om de enkelte variantene, se databladene
Gjennomføring: (129)
avgrensning utvalg
Stempel Ø
Hub
Type
Delnr.
| Artikel-nr. | Stempel Ø | Hub | Type | Delnr. | Pris eksl. moms | |||||
|---|---|---|---|---|---|---|---|---|---|---|
|
206124991000 | 8 mm | 10 mm | DSNU-8-10-PA | 19177 |
|
||||
|
||||||||||
|
206124991001 | 8 mm | 15 mm | DSNU-8-15-PA | 1908247 |
|
||||
|
||||||||||
|
206124991002 | 8 mm | 20 mm | DSNU-8-20-PA | 1908248 |
|
||||
|
||||||||||
|
206124991003 | 8 mm | 25 mm | DSNU-8-25-PA | 19178 |
|
||||
|
||||||||||
|
206124991004 | 8 mm | 30 mm | DSNU-8-30-PA | 1908249 |
|
||||
|
||||||||||
|
206124991005 | 8 mm | 40 mm | DSNU-8-40-PA | 19179 |
|
||||
|
||||||||||
|
206124991006 | 8 mm | 50 mm | DSNU-8-50-PA | 19180 |
|
||||
|
||||||||||
|
206124991007 | 8 mm | 60 mm | DSNU-8-60-PA | 1908250 |
|
||||
|
||||||||||
|
206124991008 | 8 mm | 80 mm | DSNU-8-80-PA | 19181 |
|
||||
|
||||||||||
|
206124991009 | 8 mm | 100 mm | DSNU-8-100-PA | 19182 |
|
||||
|
||||||||||
|
|
206124991010 | 10 mm | 10 mm | DSNU-10-10-PA | 19183 |
|
||||
|
||||||||||
|
206124991011 | 10 mm | 15 mm | DSNU-10-15-PA | 1908251 |
|
||||
|
||||||||||
|
206124991012 | 10 mm | 20 mm | DSNU-10-20-PA | 1908252 |
|
||||
|
||||||||||
|
206124991013 | 10 mm | 25 mm | DSNU-10-25-PA | 19184 |
|
||||
|
||||||||||
|
206124991014 | 10 mm | 30 mm | DSNU-10-30-PA | 1908253 |
|
||||
|
||||||||||
|
206124991015 | 10 mm | 40 mm | DSNU-10-40-PA | 19185 |
|
||||
|
||||||||||
|
206124991016 | 10 mm | 50 mm | DSNU-10-50-PA | 19186 |
|
||||
|
||||||||||
|
206124991017 | 10 mm | 60 mm | DSNU-10-60-PA | 1908254 |
|
||||
|
||||||||||
|
206124991018 | 10 mm | 80 mm | DSNU-10-80-PA | 19187 |
|
||||
|
||||||||||
|
206124991019 | 10 mm | 100 mm | DSNU-10-100-PA | 19188 |
|
||||
|
||||||||||
|
206124991020 | 12 mm | 10 mm | DSNU-12-10-PA | 19189 |
|
||||
|
||||||||||
|
206124991021 | 12 mm | 15 mm | DSNU-12-15-PA | 1908255 |
|
||||
|
||||||||||
|
206124991022 | 12 mm | 20 mm | DSNU-12-20-PA | 1908256 |
|
||||
|
||||||||||
|
206124991023 | 12 mm | 25 mm | DSNU-12-25-PA | 19190 |
|
||||
|
||||||||||
|
206124991024 | 12 mm | 30 mm | DSNU-12-30-PA | 1908257 |
|
||||
|
||||||||||
|
206124991025 | 12 mm | 40 mm | DSNU-12-40-PA | 19191 |
|
||||
|
||||||||||
|
206124991026 | 12 mm | 50 mm | DSNU-12-50-PA | 19192 |
|
||||
|
||||||||||
|
206124991027 | 12 mm | 60 mm | DSNU-12-60-PA | 1908258 |
|
||||
|
||||||||||
|
206124991028 | 12 mm | 80 mm | DSNU-12-80-PA | 19193 |
|
||||
|
||||||||||
|
206124991029 | 12 mm | 100 mm | DSNU-12-100-PA | 19194 |
|
||||
|
||||||||||
|
206124991030 | 12 mm | 125 mm | DSNU-12-125-PA | 19195 |
|
||||
|
||||||||||
|
206124991031 | 12 mm | 160 mm | DSNU-12-160-PA | 19196 |
|
||||
|
||||||||||
|
206124991032 | 12 mm | 200 mm | DSNU-12-200-PA | 19197 |
|
||||
|
||||||||||
|
206124991033 | 16 mm | 10 mm | DSNU-16-10-PA | 19198 |
|
||||
|
||||||||||
|
206124991034 | 16 mm | 15 mm | DSNU-16-15-PA | 1908259 |
|
||||
|
||||||||||
|
206124991035 | 16 mm | 20 mm | DSNU-16-20-PA | 1908260 |
|
||||
|
||||||||||
|
206124991036 | 16 mm | 25 mm | DSNU-16-25-PA | 19199 |
|
||||
|
||||||||||
|
206124991037 | 16 mm | 30 mm | DSNU-16-30-PA | 1908261 |
|
||||
|
||||||||||
|
206124991038 | 16 mm | 35 mm | DSNU-16-35-PA | 1908262 |
|
||||
|
||||||||||
|
206124991039 | 16 mm | 40 mm | DSNU-16-40-PA | 19200 |
|
||||
|
||||||||||
|
206124991040 | 16 mm | 50 mm | DSNU-16-50-PA | 19201 |
|
||||
|
||||||||||
|
206124991041 | 16 mm | 60 mm | DSNU-16-60-PA | 1908263 |
|
||||
|
||||||||||
|
206124991042 | 16 mm | 70 mm | DSNU-16-70-PA | 1908264 |
|
||||
|
||||||||||
|
206124991043 | 16 mm | 80 mm | DSNU-16-80-PA | 19202 |
|
||||
|
||||||||||
|
206124991044 | 16 mm | 100 mm | DSNU-16-100-PA | 19203 |
|
||||
|
||||||||||
|
206124991045 | 16 mm | 125 mm | DSNU-16-125-PA | 19204 |
|
||||
|
||||||||||
|
206124991046 | 16 mm | 150 mm | DSNU-16-150-PA | 1908265 |
|
||||
|
||||||||||
|
206124991047 | 16 mm | 160 mm | DSNU-16-160-PA | 19205 |
|
||||
|
||||||||||
|
206124991048 | 16 mm | 200 mm | DSNU-16-200-PA | 19206 |
|
||||
|
||||||||||
|
206124991049 | 20 mm | 10 mm | DSNU-20-10-PA | 19207 |
|
||||
|
||||||||||
|
206124991050 | 20 mm | 15 mm | DSNU-20-15-PA | 1908282 |
|
||||
|
||||||||||
|
206124991051 | 20 mm | 20 mm | DSNU-20-20-PA | 1908283 |
|
||||
|
||||||||||
|
206124991052 | 20 mm | 25 mm | DSNU-20-25-PA | 19208 |
|
||||
|
||||||||||
|
206124991053 | 20 mm | 30 mm | DSNU-20-30-PA | 1908284 |
|
||||
|
||||||||||
|
206124991054 | 20 mm | 35 mm | DSNU-20-35-PA | 1908285 |
|
||||
|
||||||||||
|
206124991055 | 20 mm | 40 mm | DSNU-20-40-PA | 19209 |
|
||||
|
||||||||||
|
206124991056 | 20 mm | 50 mm | DSNU-20-50-PA | 19210 |
|
||||
|
||||||||||
|
206124991057 | 20 mm | 60 mm | DSNU-20-60-PA | 1908286 |
|
||||
|
||||||||||
|
206124991058 | 20 mm | 70 mm | DSNU-20-70-PA | 1908287 |
|
||||
|
||||||||||
|
206124991059 | 20 mm | 80 mm | DSNU-20-80-PA | 19211 |
|
||||
|
||||||||||
|
206124991060 | 20 mm | 100 mm | DSNU-20-100-PA | 19212 |
|
||||
|
||||||||||
|
206124991061 | 20 mm | 125 mm | DSNU-20-125-PA | 19213 |
|
||||
|
||||||||||
|
206124991062 | 20 mm | 150 mm | DSNU-20-150-PA | 1908288 |
|
||||
|
||||||||||
|
206124991063 | 20 mm | 160 mm | DSNU-20-160-PA | 19214 |
|
||||
|
||||||||||
|
206124991064 | 20 mm | 200 mm | DSNU-20-200-PA | 19215 |
|
||||
|
||||||||||
|
206124991065 | 20 mm | 250 mm | DSNU-20-250-PA | 19216 |
|
||||
|
||||||||||
|
206124991066 | 20 mm | 300 mm | DSNU-20-300-PA | 19217 |
|
||||
|
||||||||||
|
206124991067 | 20 mm | 320 mm | DSNU-20-320-PA | 34718 |
|
||||
|
||||||||||
|
206124991068 | 25 mm | 10 mm | DSNU-25-10-PA | 19218 |
|
||||
|
||||||||||
|
206124991069 | 25 mm | 15 mm | DSNU-25-15-PA | 1908305 |
|
||||
|
||||||||||
|
206124991070 | 25 mm | 20 mm | DSNU-25-20-PA | 1908306 |
|
||||
|
||||||||||
|
206124991071 | 25 mm | 25 mm | DSNU-25-25-PA | 19219 |
|
||||
|
||||||||||
|
206124991072 | 25 mm | 30 mm | DSNU-25-30-PA | 1908307 |
|
||||
|
||||||||||
|
206124991073 | 25 mm | 35 mm | DSNU-25-35-PA | 1908308 |
|
||||
|
||||||||||
|
206124991074 | 25 mm | 40 mm | DSNU-25-40-PA | 19220 |
|
||||
|
||||||||||
|
206124991075 | 25 mm | 50 mm | DSNU-25-50-PA | 19221 |
|
||||
|
||||||||||
|
206124991076 | 25 mm | 60 mm | DSNU-25-60-PA | 1908309 |
|
||||
|
||||||||||
|
206124991077 | 25 mm | 70 mm | DSNU-25-70-PA | 1908310 |
|
||||
|
||||||||||
|
206124991078 | 25 mm | 80 mm | DSNU-25-80-PA | 19222 |
|
||||
|
||||||||||
|
206124991079 | 25 mm | 100 mm | DSNU-25-100-PA | 19223 |
|
||||
|
||||||||||
|
206124991080 | 25 mm | 125 mm | DSNU-25-125-PA | 19224 |
|
||||
|
||||||||||
|
206124991081 | 25 mm | 150 mm | DSNU-25-150-PA | 1908311 |
|
||||
|
||||||||||
|
206124991082 | 25 mm | 160 mm | DSNU-25-160-PA | 19225 |
|
||||
|
||||||||||
|
206124991083 | 25 mm | 200 mm | DSNU-25-200-PA | 19226 |
|
||||
|
||||||||||
|
206124991084 | 25 mm | 250 mm | DSNU-25-250-PA | 19227 |
|
||||
|
||||||||||
|
206124991085 | 25 mm | 300 mm | DSNU-25-300-PA | 19228 |
|
||||
|
||||||||||
|
206124991086 | 25 mm | 320 mm | DSNU-25-320-PA | 34719 |
|
||||
|
||||||||||
|
206124991087 | 25 mm | 400 mm | DSNU-25-400-PA | 35191 |
|
||||
|
||||||||||
|
206124991088 | 25 mm | 500 mm | DSNU-25-500-PA | 35192 |
|
||||
|
||||||||||
|
206124991089 | 32 mm | 25 mm | DSNU-32-25-PA | 195980 |
|
||||
|
||||||||||
|
206124991090 | 32 mm | 40 mm | DSNU-32-40-PA | 195981 |
|
||||
|
||||||||||
|
206124991091 | 32 mm | 50 mm | DSNU-32-50-PA | 195982 |
|
||||
|
||||||||||
|
206124991092 | 32 mm | 80 mm | DSNU-32-80-PA | 195983 |
|
||||
|
||||||||||
|
206124991093 | 32 mm | 100 mm | DSNU-32-100-PA | 195984 |
|
||||
|
||||||||||
|
206124991094 | 32 mm | 125 mm | DSNU-32-125-PA | 195985 |
|
||||
|
||||||||||
|
206124991095 | 32 mm | 160 mm | DSNU-32-160-PA | 195986 |
|
||||
|
||||||||||
|
206124991096 | 32 mm | 200 mm | DSNU-32-200-PA | 195987 |
|
||||
|
||||||||||
|
206124991097 | 32 mm | 250 mm | DSNU-32-250-PA | 195988 |
|
||||
|
||||||||||
|
206124991098 | 32 mm | 320 mm | DSNU-32-320-PA | 195989 |
|
||||
|
||||||||||
|
206124991099 | 40 mm | 25 mm | DSNU-40-25-PA | 195990 |
|
||||
|
||||||||||
|
206124991100 | 40 mm | 40 mm | DSNU-40-40-PA | 195991 |
|
||||
|
||||||||||
|
206124991101 | 40 mm | 50 mm | DSNU-40-50-PA | 195992 |
|
||||
|
||||||||||
|
206124991102 | 40 mm | 80 mm | DSNU-40-80-PA | 195993 |
|
||||
|
||||||||||
|
206124991103 | 40 mm | 100 mm | DSNU-40-100-PA | 195994 |
|
||||
|
||||||||||
|
206124991104 | 40 mm | 125 mm | DSNU-40-125-PA | 195995 |
|
||||
|
||||||||||
|
206124991105 | 40 mm | 160 mm | DSNU-40-160-PA | 195996 |
|
||||
|
||||||||||
|
206124991106 | 40 mm | 200 mm | DSNU-40-200-PA | 195997 |
|
||||
|
||||||||||
|
206124991107 | 40 mm | 250 mm | DSNU-40-250-PA | 195998 |
|
||||
|
||||||||||
|
206124991108 | 40 mm | 320 mm | DSNU-40-320-PA | 195999 |
|
||||
|
||||||||||
|
206124991109 | 50 mm | 25 mm | DSNU-50-25-PA | 196000 |
|
||||
|
||||||||||
|
206124991110 | 50 mm | 40 mm | DSNU-50-40-PA | 196001 |
|
||||
|
||||||||||
|
206124991111 | 50 mm | 50 mm | DSNU-50-50-PA | 196002 |
|
||||
|
||||||||||
|
206124991112 | 50 mm | 80 mm | DSNU-50-80-PA | 196003 |
|
||||
|
||||||||||
|
206124991113 | 50 mm | 100 mm | DSNU-50-100-PA | 196004 |
|
||||
|
||||||||||
|
206124991114 | 50 mm | 125 mm | DSNU-50-125-PA | 196005 |
|
||||
|
||||||||||
|
206124991115 | 50 mm | 160 mm | DSNU-50-160-PA | 196006 |
|
||||
|
||||||||||
|
206124991116 | 50 mm | 200 mm | DSNU-50-200-PA | 196007 |
|
||||
|
||||||||||
|
206124991117 | 50 mm | 250 mm | DSNU-50-250-PA | 196008 |
|
||||
|
||||||||||
|
206124991118 | 50 mm | 320 mm | DSNU-50-320-PA | 196009 |
|
||||
|
||||||||||
|
206124991119 | 63 mm | 25 mm | DSNU-63-25-PA | 196010 |
|
||||
|
||||||||||
|
206124991120 | 63 mm | 40 mm | DSNU-63-40-PA | 196011 |
|
||||
|
||||||||||
|
206124991121 | 63 mm | 50 mm | DSNU-63-50-PA | 196012 |
|
||||
|
||||||||||
|
206124991122 | 63 mm | 80 mm | DSNU-63-80-PA | 196013 |
|
||||
|
||||||||||
|
206124991123 | 63 mm | 100 mm | DSNU-63-100-PA | 196014 |
|
||||
|
||||||||||
|
206124991124 | 63 mm | 125 mm | DSNU-63-125-PA | 196015 |
|
||||
|
||||||||||
|
206124991125 | 63 mm | 160 mm | DSNU-63-160-PA | 196016 |
|
||||
|
||||||||||
|
206124991126 | 63 mm | 200 mm | DSNU-63-200-PA | 196017 |
|
||||
|
||||||||||
|
206124991127 | 63 mm | 250 mm | DSNU-63-250-PA | 196018 |
|
||||
|
||||||||||
|
206124991128 | 63 mm | 320 mm | DSNU-63-320-PA | 196019 |
|
||||
|
||||||||||
