FESTO - DAPS-0030-RS - delsvingaktuator - aluminium - 90° - størrelse 30 - tilkoblingstrykk 2,8 til 5,6 bar - pris pr stk.

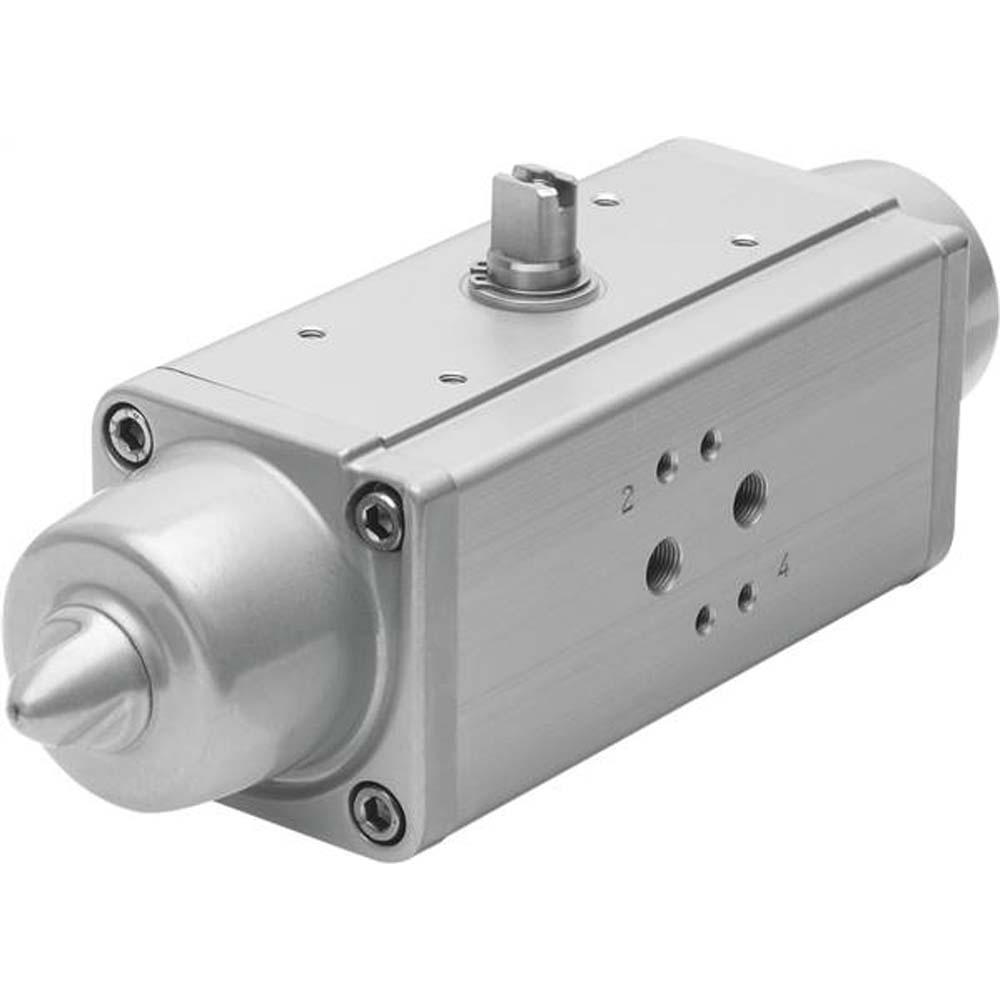

(Eksemplarisk representasjon)
Artikkelnummer:
851925871000
Utføring
| PM | 2,8 til 8,4 bar |
| Fjærstyrke | 1 |
| Flensboremønster | F04 |
| Type | DAPS-0030-090-RS1-F04 |
| Delnr. | 533431 |
Bruksområde
- Takket være sin spesielle design er DAPS-sviveldrevet ideelt for bruk i prosessindustrien. Den er egnet for bruk med trykkluft. Takket være koblingsskjemaet i henhold til Namur VDI/VDE 3845, kan magnetventiler enkelt monteres på delsvingaktuatoren.
- Dekselet og huset til DAPS-del-svingaktuatoren er laget av aluminium, akselen og skruene er laget av høylegert stål. Den har også tetninger laget av FKM, NBR og PUR. Materialene som brukes er RoHS-kompatible. Spak-vippe-kinematikken genererer dreiemomentet, noe som er svært fordelaktig for å overvinne høye bruddmomenter til ventilen. Takket være deres robusthet og dreiemomentgradering kontrollerer DAPS-del-svingaktuatorene primært ventiler med media som strømmer gjennom dem, for eksempel: B. Kuleventiler og spjeldventiler. Rotasjonsvinkelen er maksimalt 90°. Delsvingaktuatoren imponerer med sin kompakte design, sin momentkurve tilpasset prosessventiler og sin lave slitasje, som er muliggjort av enkel og robust mekanikk. DAPS-RS delsvingaktuator er enkeltvirkende, skyvende og har også en fjær.
- Husmateriale - bearbeidet aluminiumslegering
- Dekkmateriale - bearbeidet aluminiumslegering
- Skaftmateriale - høylegert stål 1.4305
- Skruemateriale - høylegert stål
- Materialpakninger - FKM, NBR, PUR
- Materialinformasjon - RoHS-kompatibel
- Installasjonsposisjon - evt
- Slik fungerer det - enkeltvirkende
- Demping - ingen demping
- Strukturell design - åk kinematikk
- Posisjonsdeteksjon - uten
- Lukkeretning - høyre lukking
- Standard tilkobling til beslaget - ISO 5211
- Ventiltilkobling samsvarer med standard - VDI/VDE 3845 (NAMUR)
- Safety Integrity Level (SIL) - Produktet kan brukes i SRP/CS opp til SIL 2 Low Demand
- CE-merke (se samsvarserklæring) - i henhold til EUs eksplosjonsbeskyttelsesdirektiv (ATEX)
- ATEX kategori gass - II 2G
- ATEX kategori støv - II 2D
- Extenningsbeskyttelsestype gass - Ex h IIC T6...T3 Gb X
- Eksplosjonsbeskyttelsestype støv - Ex h IIIC T85°C...T200°C Db X
- Eks omgivelsestemperatur - -20°C
- Driftsmedium - trykkluft i henhold til ISO 8573-1:2010 [7:4:4]
- Merknad til drifts- og kontrollmediet - Oljet drift mulig (nødvendig for videre drift)
- Korrosjonsbestandighetsklasse KBK - 3 - sterk korrosjonsspenning
- Omgivelsestemperatur - -20°C til 80°C
- Svingvinkel - 90°
- Justeringsområde for endeposisjon ved 0° - -1° til 9°
- Justeringsområde for endeposisjon ved 90° - 81° til 91°
- Driftstrykk - 2,8/3,5/4,2/5,6 til 8,4 bar
- Nominelt driftstrykk - 5,6 bar
- Fjærstyrke - 1 til 4
- Tilkoblingstrykk for fjærstyrke - 2,8 til 5,6 bar
- Fjærgjenopprettingsmoment ved en dreievinkel på 0° - 10,0 til 20,0 Nm
- Fjærgjenopprettingsmoment ved en dreievinkel på 50° - 7,5 til 15,0 Nm
- Fjærgjenopprettingsmoment ved en dreievinkel på 90° - 15,0 til 30,0 Nm
- Moment ved nominelt driftstrykk og 0° svingvinkel - 30,0 til 37,6 Nm
- Moment ved nominelt driftstrykk og 50° svingvinkel - 15,0 til 20,7 Nm
- Moment ved nominelt driftstrykk og 90° svingvinkel - 20,0 til 31,3 Nm
- Merknad om justeringsområdet til endeposisjonene - valgfritt kan én endeposisjon justeres
- Merknad om dreiemoment - Driftsmomentet til drivenheten må ikke være høyere enn det maksimalt tillatte dreiemomentet som er oppført i ISO 5211, basert på størrelsen på monteringsflensen og koblingen.
- Størrelse aktuator - 0030
- Flensboremønster - F04, F05F07
- Akselkoblingsdybde - 16,5 mm
- Akselkobling - T14
- Pneumatisk tilkobling - G 1/8"
- Luftforbruk ved 6 bar per syklus 0°-90°-0° - 1,19 l
- Produktvekt - 1650 til 1950 g
Ytterligere informasjon og dimensjoner finner du i databladet
Gjennomføring: (8)
avgrensning utvalg
PM
Fjærstyrke
Flensboremønster
Type
Delnr.
| Artikel-nr. | PM | Fjærstyrke | Flensboremønster | Type | Delnr. | Pris eksl. moms | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
851925871000 | 2,8 til 8,4 bar | 1 | F04 | DAPS-0030-090-RS1-F04 | 533431 |
|
||||
|
|||||||||||
|
851925871001 | 2,8 til 8,4 bar | 1 | F0507 | DAPS-0030-090-RS1-F0507 | 533484 |
|
||||
|
|||||||||||
|
851925871002 | 3,5 til 8,4 bar | 2 | F04 | DAPS-0030-090-RS2-F04 | 533432 |
|
||||
|
|||||||||||
|
851925871003 | 3,5 til 8,4 bar | 2 | F0507 | DAPS-0030-090-RS2-F0507 | 533485 |
|
||||
|
|||||||||||
|
851925871004 | 4,2 til 8,4 bar | 3 | F04 | DAPS-0030-090-RS3-F04 | 533433 |
|
||||
|
|||||||||||
|
851925871005 | 4,2 til 8,4 bar | 3 | F0507 | DAPS-0030-090-RS3-F0507 | 533486 |
|
||||
|
|||||||||||
|
851925871006 | 5,6 til 8,4 bar | 4 | F04 | DAPS-0030-090-RS4-F04 | 533434 |
|
||||
|
|||||||||||
|
851925871007 | 5,6 til 8,4 bar | 4 | F0507 | DAPS-0030-090-RS4-F0507 | 533487 |
|
||||
|
|||||||||||
